Fastsättning av hjulinställare Distance på framhjul

Gör så här för att sätta fast hjulinställare Distance på framhjulet:

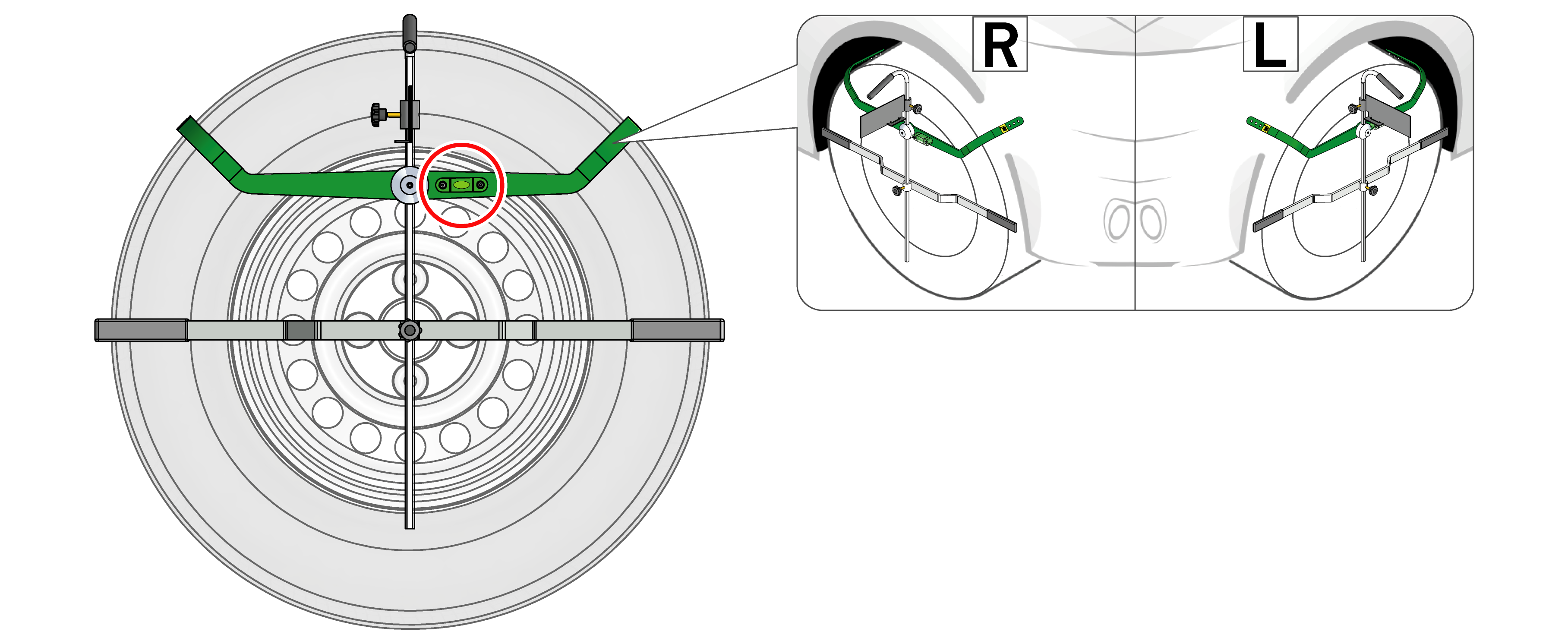

  1. Sätt fast en hjulinställare Distance till vänster och till höger på framhjulet.

  2. warning

    Vasst föremål

    Fara att skada sig/sticka sig

    Sätt alltid an hjulinställaren Distance vid bärhandtaget på fälgkanten eller däcket.

  3. caution

    Ytor repas

    Fälgarna skadas

    Sätt alltid an hjälpcylindersatsen på fälgkanten eller däcket.

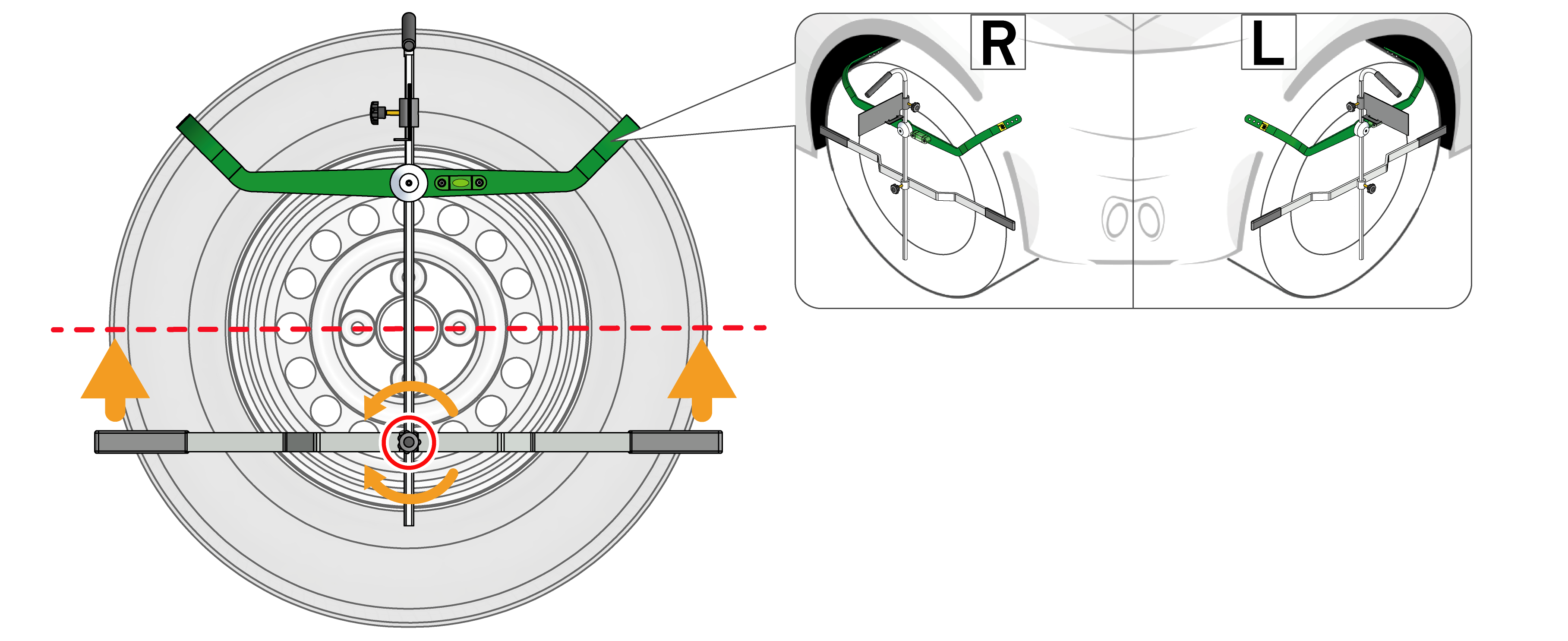

  4. Lossa låsskruven (33) och rikta upp kontaktlisten (32) mot hjulmedelpunktens nivå.
  6. Säkra den horisontala uppriktningen av hjulinställare Distance med hjälp av libellen (28).
  8. Rikta upp längdaxeln hos hjulinställare Distance parallellt med hjulet.

  10. notice

    Kontrollera att libellbubblorna på de båda hjulinställarna är centrerade.

    Först när hjulinställare Distance har satts fast vågrätt och centriskt i förhållande till hjulmedelpunkten kan avståndet mellan CSC-Tool Digital (2023) och fordonet mätas korrekt.

  11. Lossa låsskruven (31) och rikta upp reflexionsytan (30) i rät vinkel mot kontaktlisten (32).
  12. Rikta med hjälp av den elektriska höjdjusteringen upp laseravståndsmätaren mot reflexionsytan på hjulinställare Distance (30).
  1. Nu är båda hjulinställarna Distance korrekt fastsatta på framhjulen.
