Montáž snímačov kolesa Distance na predné kolesá

Pri namontovaní snímača kolesa Distance na predné koleso postupujte nasledovne:

  1. Namontujte vždy jeden snímač kolesa Distance vľavo a vpravo na predné koleso.

  2. warning

    Ostrý predmet

    Nebezpečenstvo poranenia/bodnutia

    Snímač kolesa Distance vždy s nosným držiakom nasaďte na ráfik kolesa alebo pneumatiku.

  3. caution

    Poškriabanie povrchu

    Poškodenie ráfikov

    Sadu snímacích valcov vždy nasaďte na ráfik kolesa alebo pneumatiku.

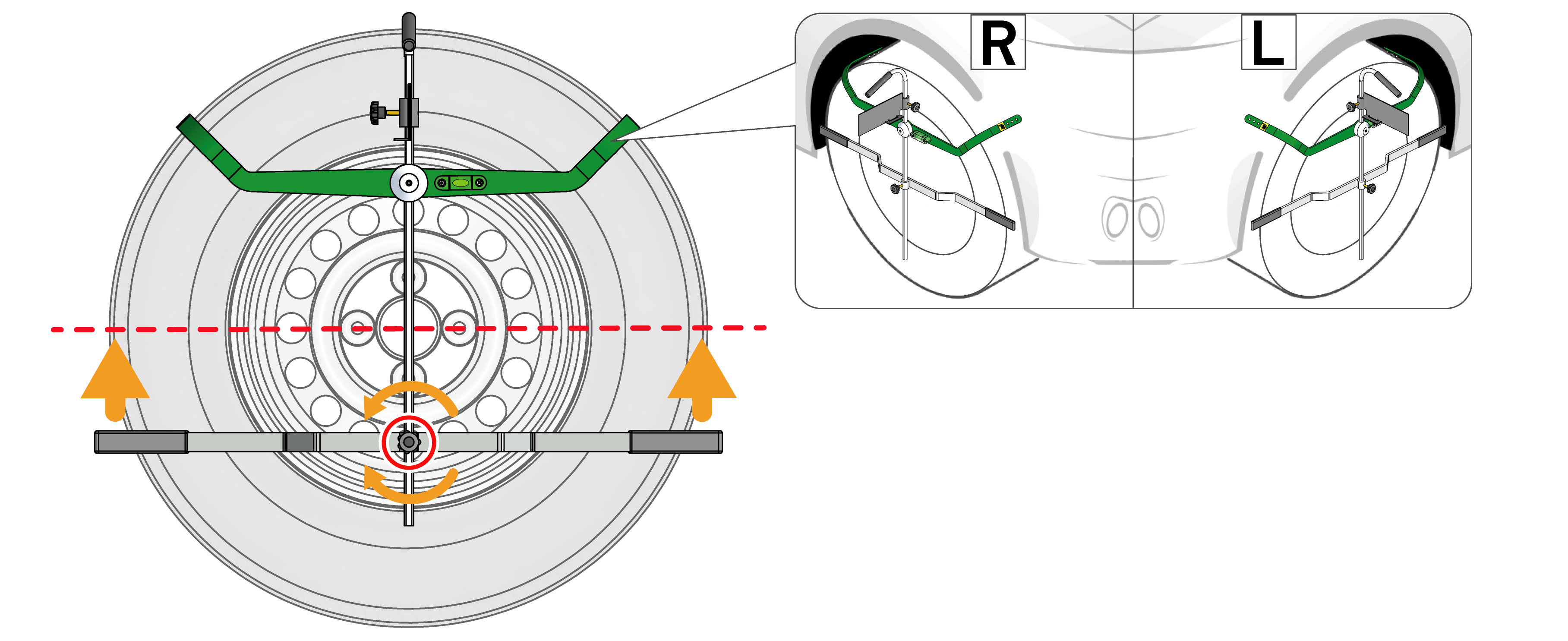

  4. Aretačnú skrutku (33) uvoľnite a kontaktnú lištu (32) vyrovnajte na výšku stredu kolesa.

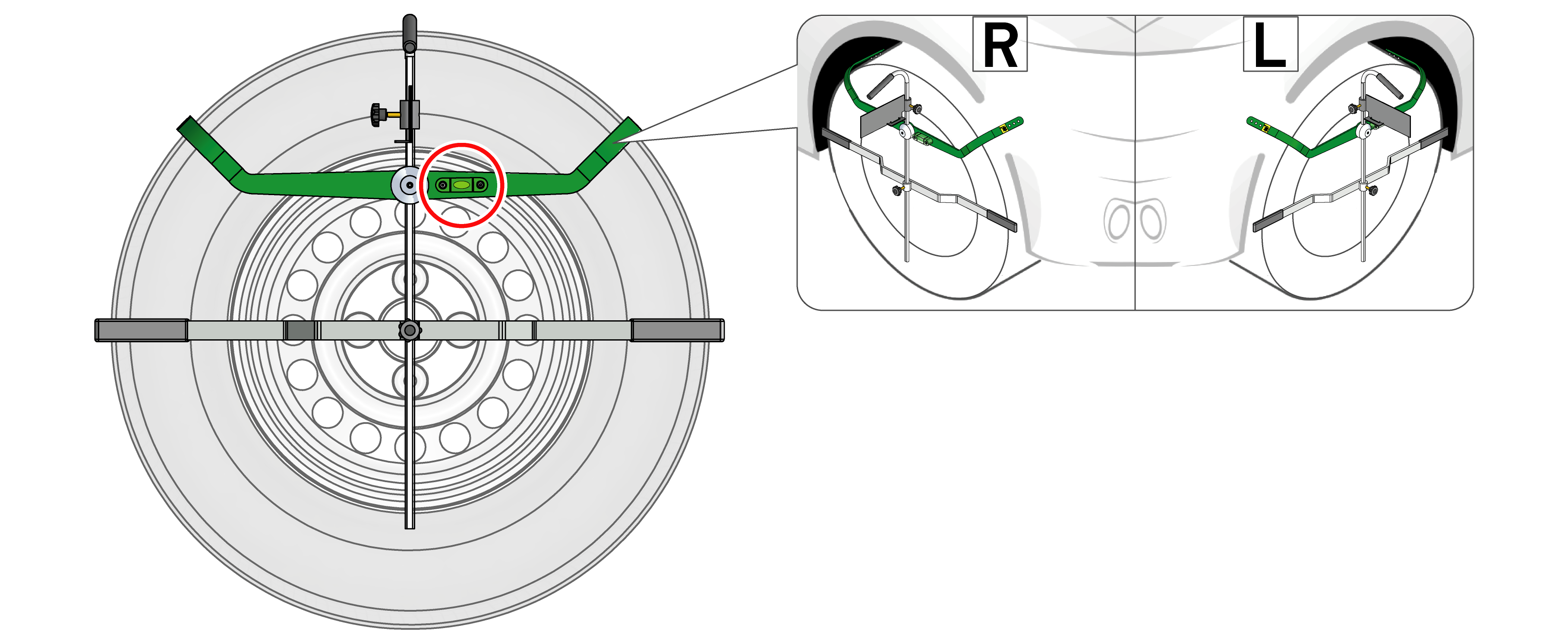

  6. Horizontálne vyrovnanie snímača kolesa Distance zabezpečte pomocou libely (28).
  8. Pozdĺžnu os snímača kolesa Distance vyrovnajte paralelne ku kolesu.

  10. notice

    Pritom dbajte na to, aby boli bubliny libely oboch snímačov kolesav strede vyrovnané.

    Len keď je snímač kolesa Distance umiestnený vodorovne a centricky k stredu kolesa, potom sa môže správne merať vzdialenosť medzi CSC-Tool Digital (2023) a vozidlom.

  11. Aretačnú skrutku (31) uvoľnite a reflexnú plochu (30) v pravom uhle vyrovnajte ku kontaktnej lište (32).
  12. Pomocou elektrického výškového nastavenia laserový merač vzdialenosti vyrovnajte na reflexnú plochu snímača kolesa Distance (30).
  1. Teraz sú obidba snímače kolesa Distance správne namontované na predné kolesá.
