Montarea senzorilor de roată Distance pe roțile din față

Pentru a monta senzorul de roată Distance pe roata din față, procedați după cum urmează:

  1. Montați câte un senzor de roată Distance pe roțile din față stânga și dreapta.

  2. warning

    Obiect ascuțit

    Pericol de accident/înțepare

    Pentru montarea senzorului de roată Distance pe muchia jantei sau anvelopă folosiți întotdeauna mânerul de transport.

  3. caution

    Zgâriere a suprafețelor

    Deteriorare a jantelor

    Aplicați întotdeauna setul de cilindri palpatori pe muchia jantei sau pe anvelopă.

  4. Slăbiți șurubul de fixare (33) și aliniați bara de contact (32) la înălțimea centrului roții.

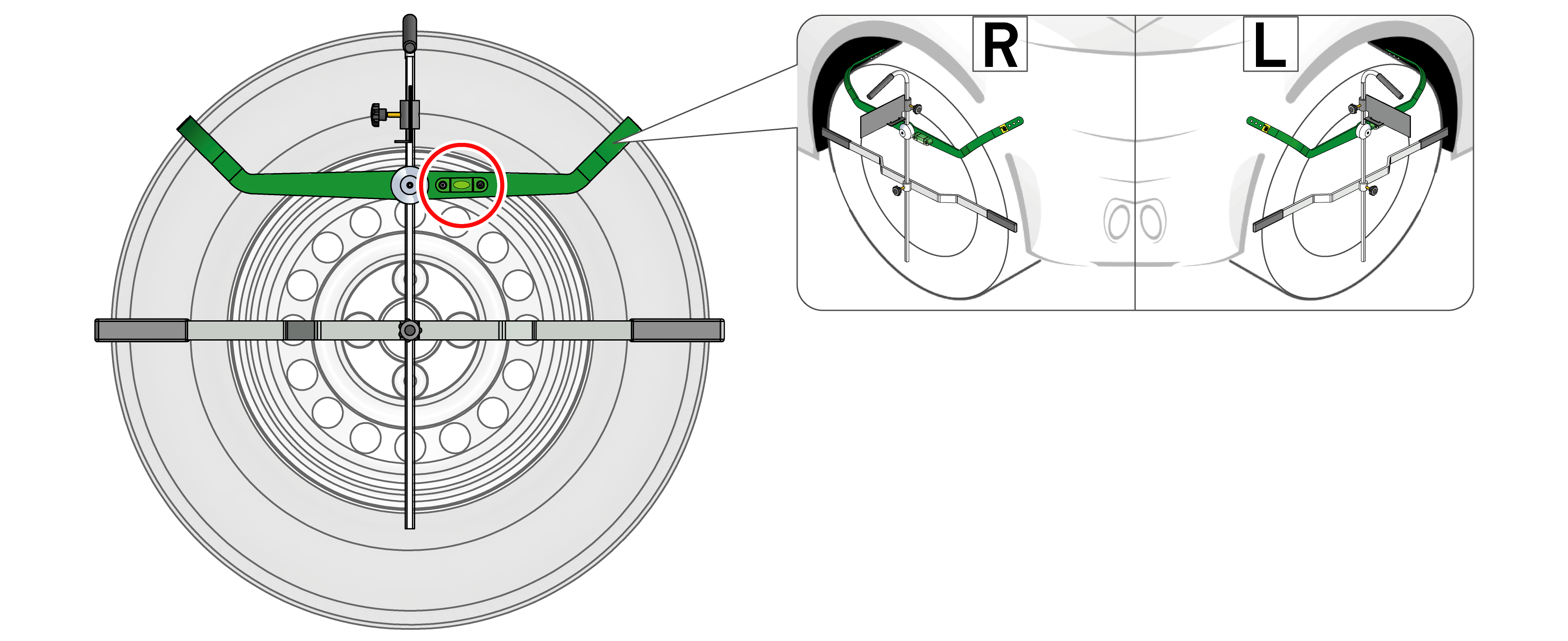

  6. Asigurați-vă că senzorul de roată Distance orientat orizontal folosind nivela (28).
  8. Orientați axa longitudinală a senzorului de roată Distance paralel cu roata.

  10. notice

    Asigurați-vă că bulele de aer ale celor doi senzori de roată sunt poziționate la mijloc.

    Numai dacă senzorul de roată Distance este poziționat orizontal și centrat pe centrul roții, se poate măsura corespunzător distanța dintre aparatul CSC-Tool Digital (2023) și autovehicul.

  11. Slăbiți șurubul de fixare (31) și orientați suprafața de reflexie (30) perpendicular pe bara de contact (32).
  12. Folosind sistemul electric de reglare a înălțimii, orientați telemetrul laser spre suprafața de reflexie a senzorului de roată Distance (30).
  1. Cei doi senzori de roată Distance sunt acum montați corespunzător la roțile din față.
