Montar detetores de rodas Distance nas rodas dianteiras

Para colocar o detetor de rodas Distance na roda dianteira, proceder do seguinte modo:

  1. Colocar um detetor de rodas Distance em cada uma das rodas dianteiras esquerda e direita.

  2. warning

    Objeto pontiagudo

    Perigo de ferimento/perfuração

    Aplicar o detetor de rodas Distance no friso da jante ou no pneu sempre pela pega de transporte.

  3. caution

    Riscos em superfícies

    Danos nas jantes

    Aplicar o conjunto de rolos apalpadores sempre no friso da jante ou no pneu.

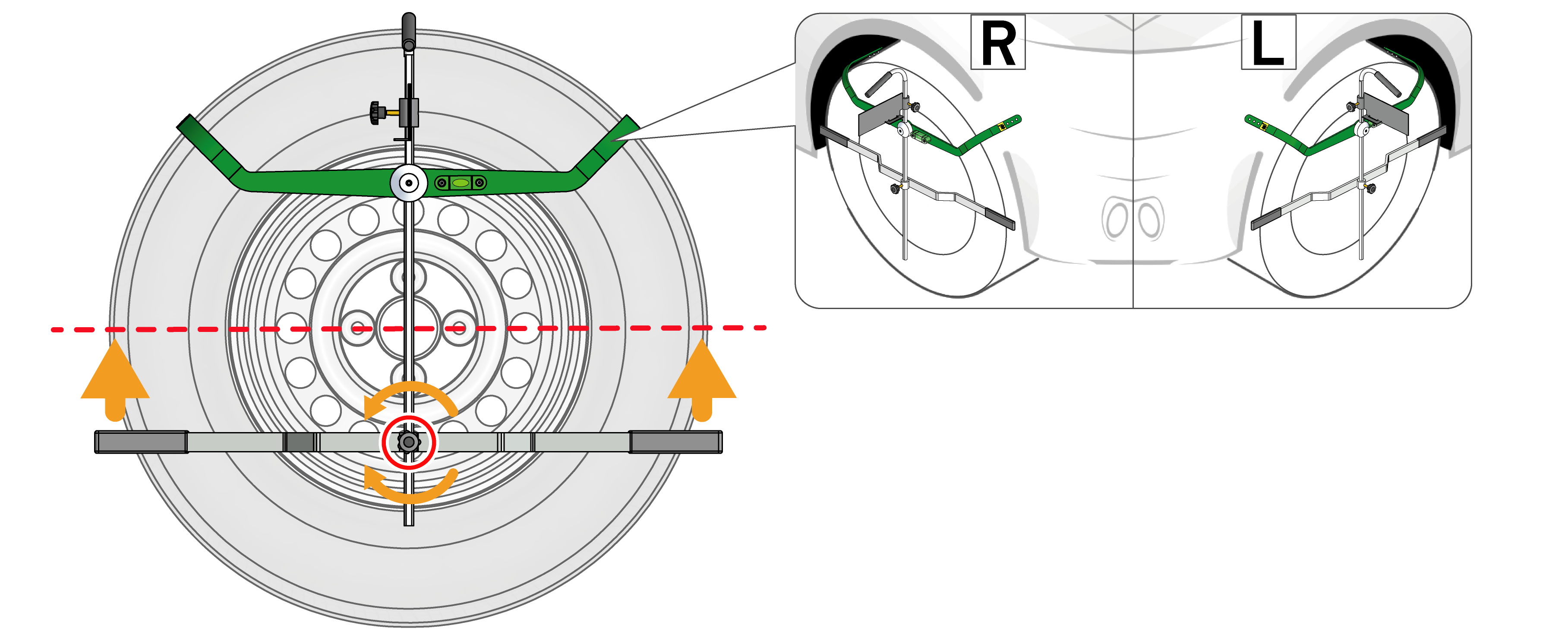

  4. Desapertar o parafuso de bloqueio (33) e alinhar a barra de contacto (32) pela altura do centro da roda.

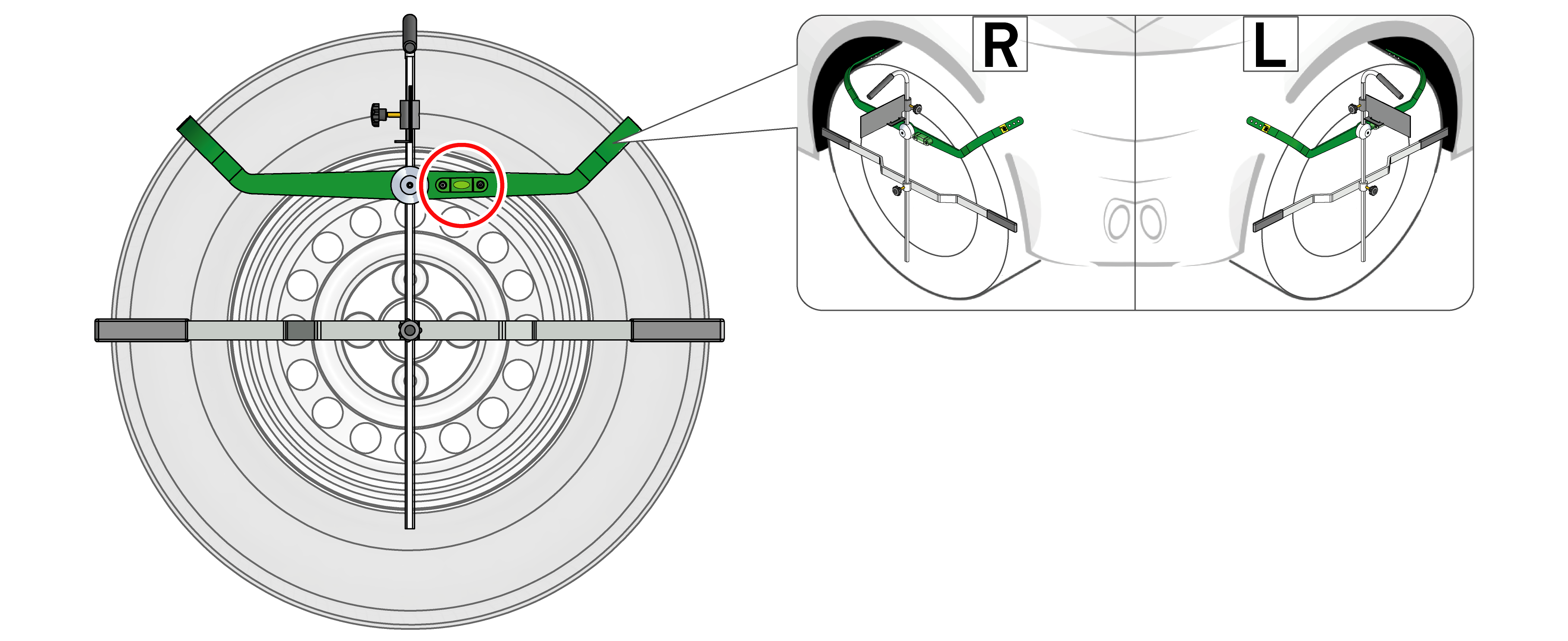

  6. Assegurar o alinhamento horizontal do detetor de rodas Distance utilizando o nível de bolha de ar (28).
  8. Alinhar o eixo longitudinal do detetor de rodas Distance paralelo à roda.

  10. notice

    Prestar atenção para que as bolhas de nível de ambos os detetores de rodas fiquem alinhadas ao centro.

    A distância entre a CSC-Tool Digital (2023) e o veículo só pode ser medida corretamente, se o detetor de rodas Distance estiver montado na horizontal e no centro em relação ao centro da roda.

  11. Desapertar o parafuso de bloqueio (31) e alinhar a superfície refletora (30) perpendicularmente à barra de contacto (32).
  12. Utilizando a regulação elétrica da altura, alinhar o medidor de distância a laser pela superfície refletora do detetor de rodas Distance (30).
  1. Agora, ambos os detetores de rodas Distance estão corretamente montados nas rodas dianteiras.
