Zakładanie uchwytów na koła Distance na przednie koła

Aby założyć uchwyt na koło Distance na przednim kole, należy wykonać następujące czynności:

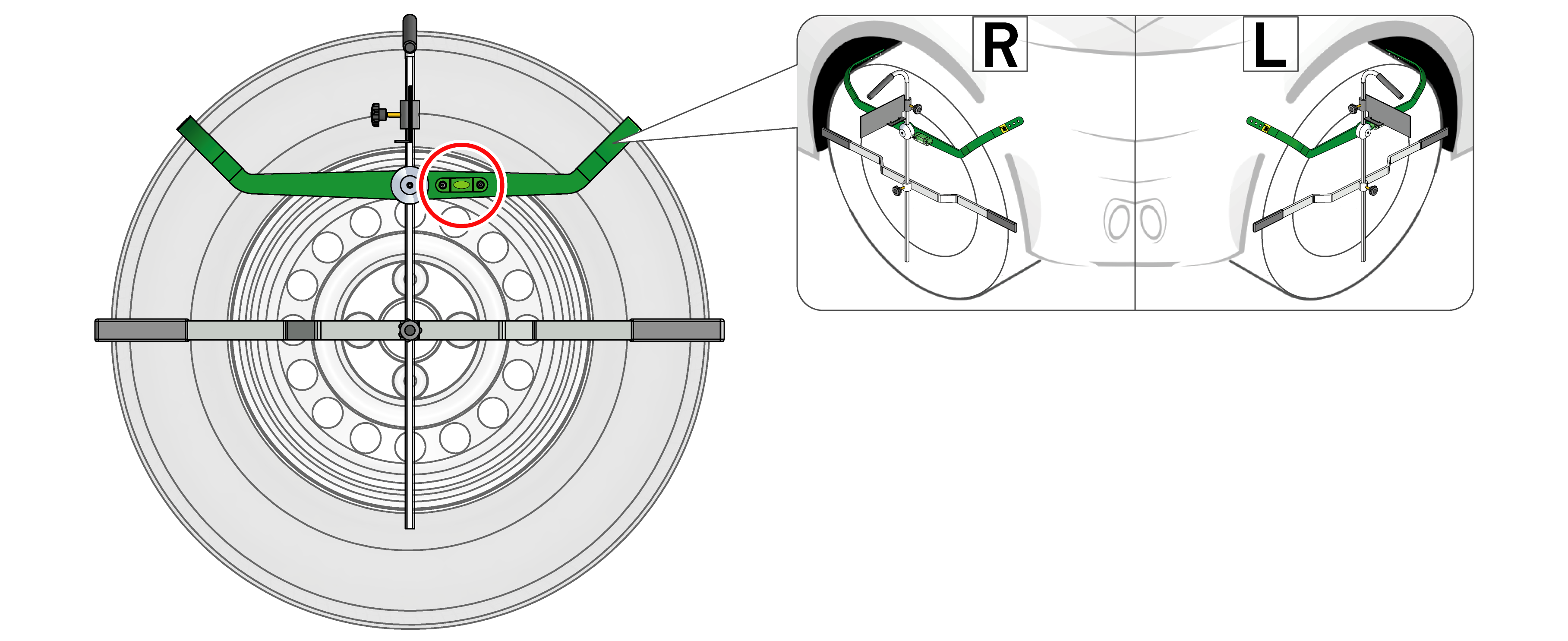

  1. Umieścić po jednym uchwycie na koło Distance na lewym i prawym przednim kole.

  2. warning

    Przedmiot z ostrym czubkiem

    Niebezpieczeństwo zranienia/ukłucia

    Uchwyt na koło Distance zawsze przystawiać trzymając za uchwyt do obrzeża obręczy koła lub opony.

  3. caution

    Porysowanie powierzchni

    Uszkodzenie felg

    Zestaw wałków ochronnych zawsze przystawiać do obrzeża obręczy koła lub do opony.

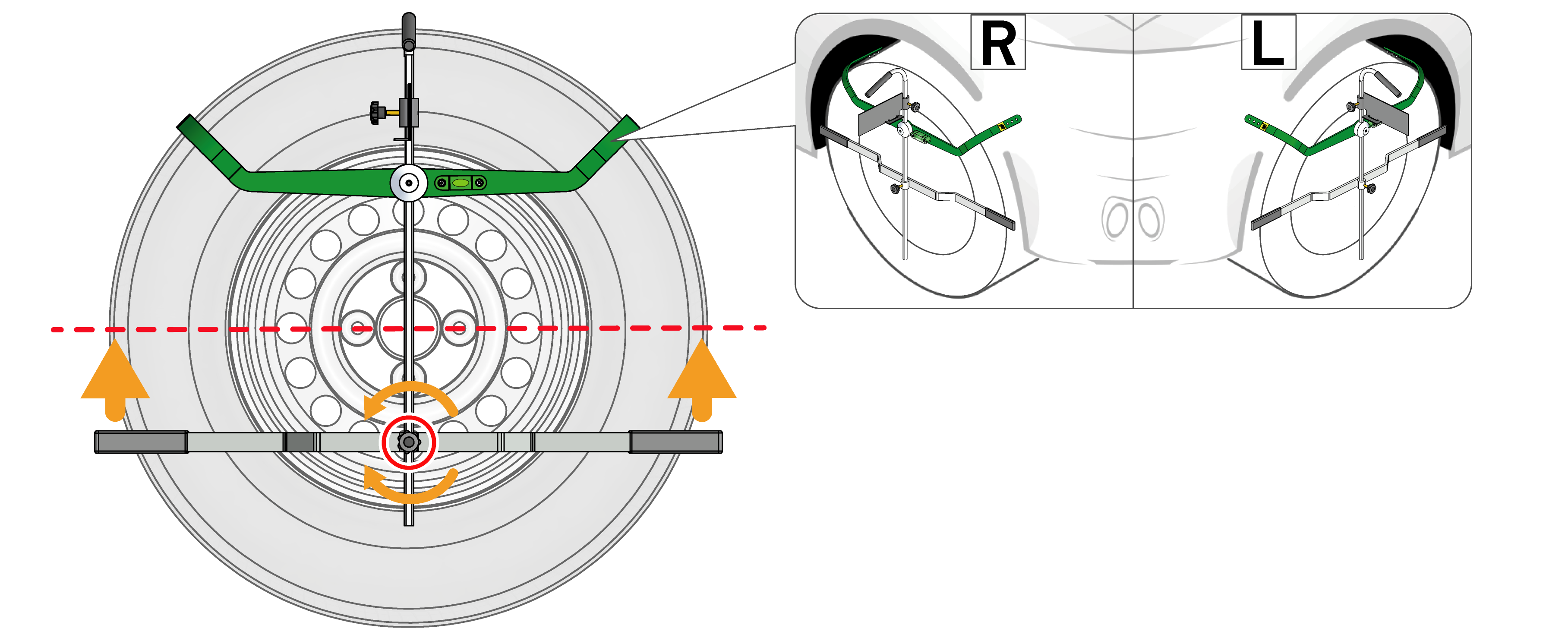

  4. Poluzować śrubę mocującą (33) i ustawić listwę stykową (32) na wysokości środka koła.
  6. Za pomocą libelli (28) zapewnić poziome ustawienie uchwytu na koło Distance.
  8. Ustawić oś wzdłużną uchwytu na koło Distance równolegle do koła.

  10. notice

    Upewnić się, że pęcherzyki libelli w obu uchwytach na koło są wypośrodkowane.

    Tylko pod warunkiem, że uchwyt na koło Distance jest przymocowany poziomo i centralnie względem środka koła, można rozpocząć pomiar odstępu pomiędzy CSC-Tool Digital (2023) a pojazdem.

  11. Poluzować śrubę blokującą (31) i ustawić powierzchnię odbicia (30) pod kątem prostym do listwy stykowej (32).
  12. Ustawić dalmierz laserowy na powierzchnię odbicia uchwytu na koło Distance (30) za pomocą elektrycznej regulacji wysokości
  1. Teraz obydwa uchwyty na koła Distance są prawidłowo przymocowane do przednich kół.
