Wielhouder Distance aan de voorwielen bevestigen

Ga als volgt te werk om de Wielhouder Distance aan te brengen op het voorwiel:

  1. Breng op elk van beide voorwielen een Wielhouder Distance aan.

  2. WAARSCHUWING

    warning

    Puntig voorwerp

    Letselgevaar/steekgevaar

    Plaats de Wielhouder Distance steeds met behulp van de handgreep op de velgrand of de band.

  3. VOORZICHTIG

    caution

    Gevaar van krassen op voorwerpen

    Gevaar van beschadiging van de velgen

    Plaats de tastrollen steeds op de velgrand of op de band.

  4. Maak de klemschroef (33) los en richt de hoogte van de contactarm (32) uit op het wielmiddelpunt.

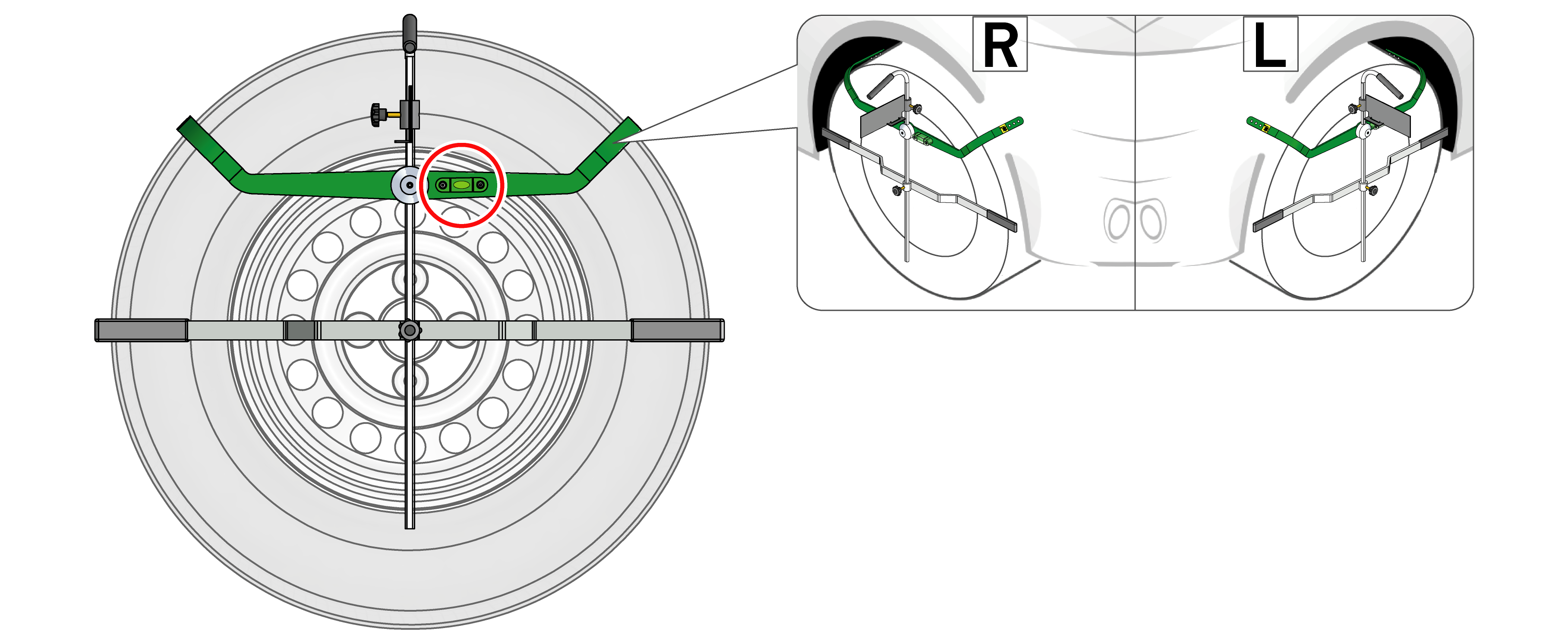

  6. Verzeker de horizontale uitrichting van de Wielhouder Distance met behulp van de libel (28).
  8. Richt de lengte-as van de Wielhouder Distance parallel ten opzichte van het wiel uit.

  10. OPMERKING

    notice

    Let erop dat de luchtbellen van beide wielhouder-libellen centraal zijn uitgericht.

    Uitsluitend wanneer de Wielhouder Distance horizontaal en gecentreerd ten opzichte van het middelpunt van het wiel is aangebracht, kan de afstand tussen de CSC-Tool Digital (2023) en het voertuig op de juiste wijze worden gemeten.

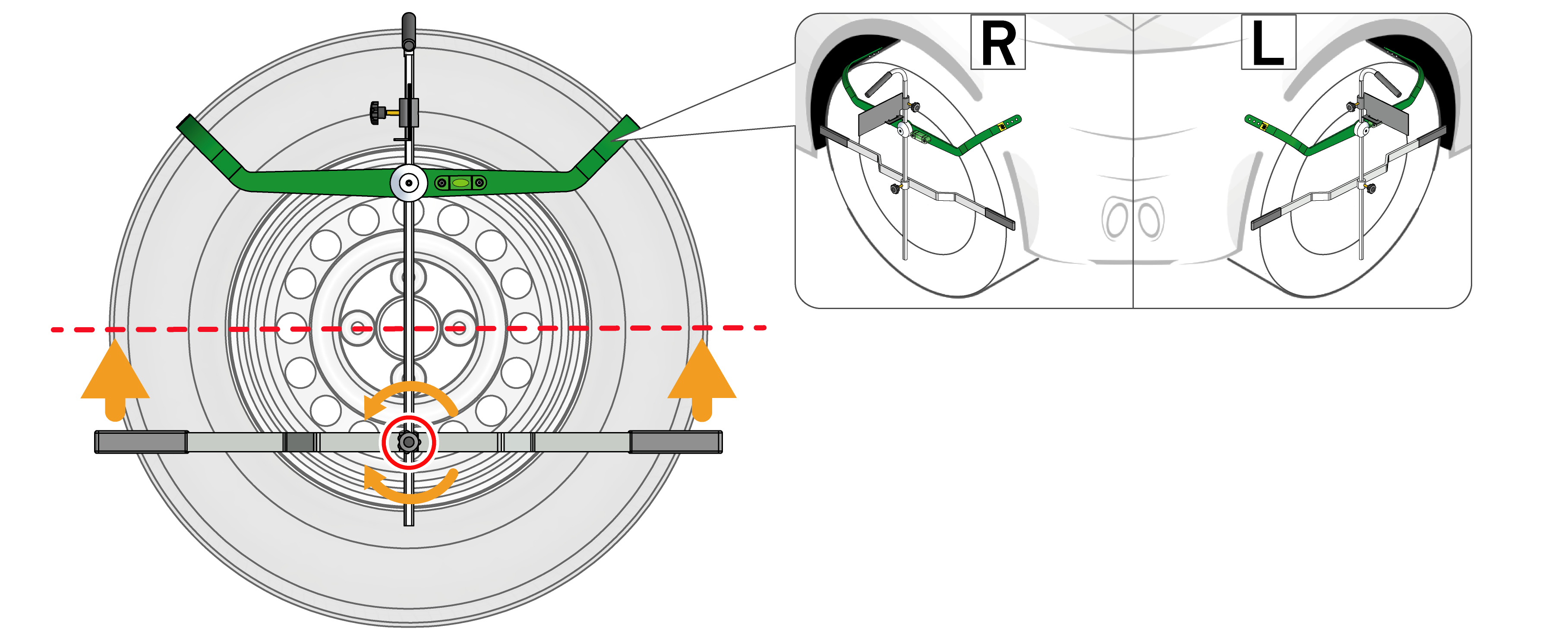

  11. Maak de klemschroef (31) los en richt het reflectievlak (30) met een rechte hoek uit ten opzichte van de contactarm (32).
  12. Richt door middel van elektrische hoogteverstelling de laserafstandsmeters uit op het reflectievlak van de Wielhouder Distance (30).
  1. Nu zijn de beide Wielhouders Distance correct aangebracht op de voorwielen.
