Posizionare il CSC-Tool Digital correttamente (distanza, centralità, parallelismo)

Per posizionare il CSC-Tool Digital (2023) in modo corretto in rapporto all'asse posteriore (distanza, centralità, parallelismo), procedere come segue:

  1. Collegare lo strumento di diagnosi al veicolo (vedi manuale d'uso dello strumento di diagnosi).
  2. Nel menu principale, selezionare >Diagnosi<.
  3. Nella voce di menu >Regolazione di base<, selezionare il sistema da calibrare.
  4. Posizionare il CSC-Tool Digital (2023) davanti al veicolo.
  5. Rilevare nello strumento di diagnosi la distanza corretta da rispettare.

  6. notice

    In funzione della marca e del modello di veicolo, sono da rispettare diversi punti di riferimento per effettuare la regolazione della distanza. Il punto di riferimento è indicato dal mega macs e deve poi essere selezionato nell'app.

    Il supporto ruota 'Control' Distance non è necessario se la misurazione della distanza avviene dalla parte anteriore del veicolo.

  7. Posizionare il CSC-Tool Digital (2023) rispettando la distanza indicata dallo strumento di diagnosi.

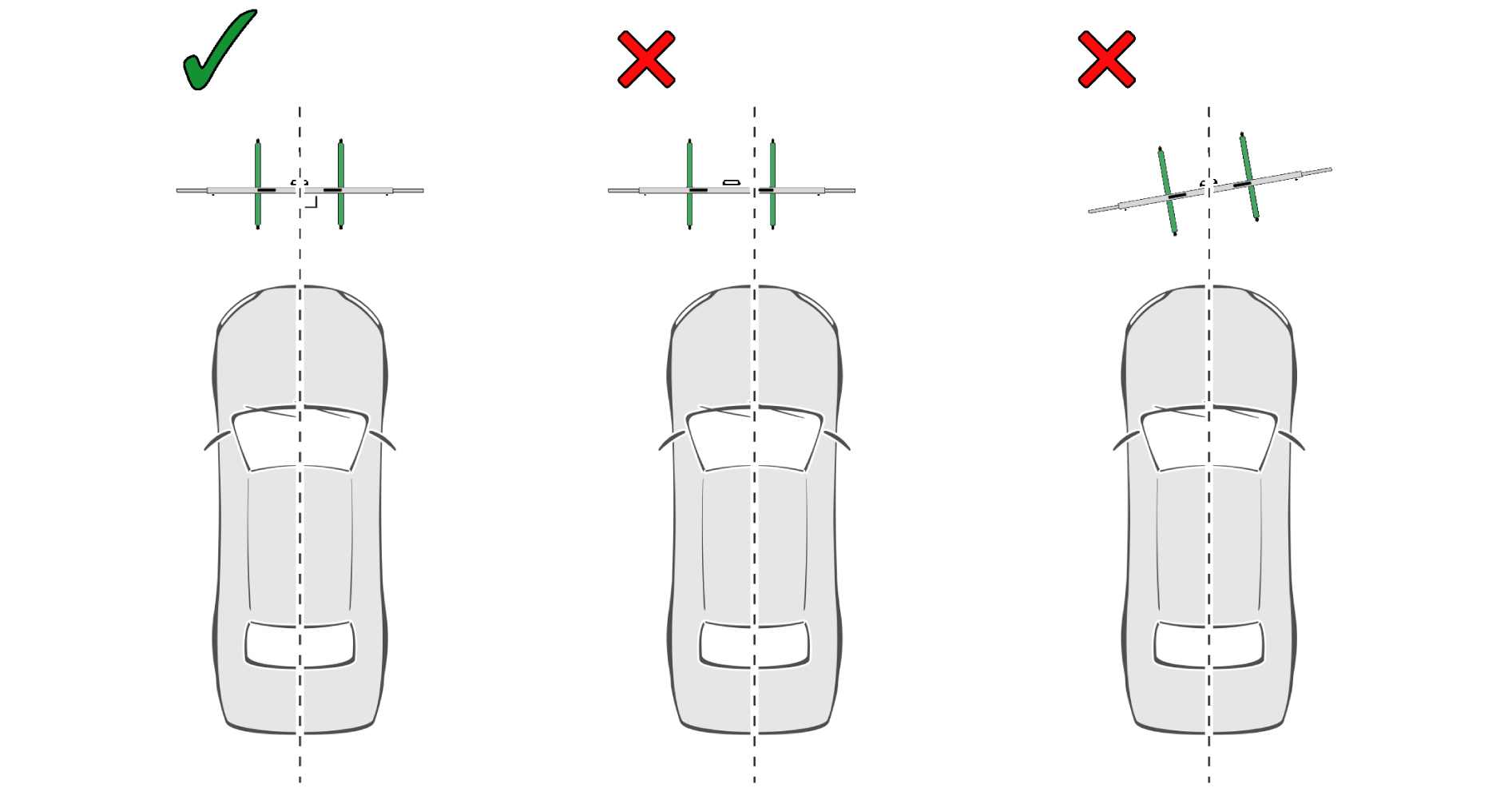

  8. Spostare il CSC-Tool Digital (2023) lateralmente per posizionarlo in modo che le scale graduate della barra di regolazione indichino i stessi valori a destra e a sinistra.

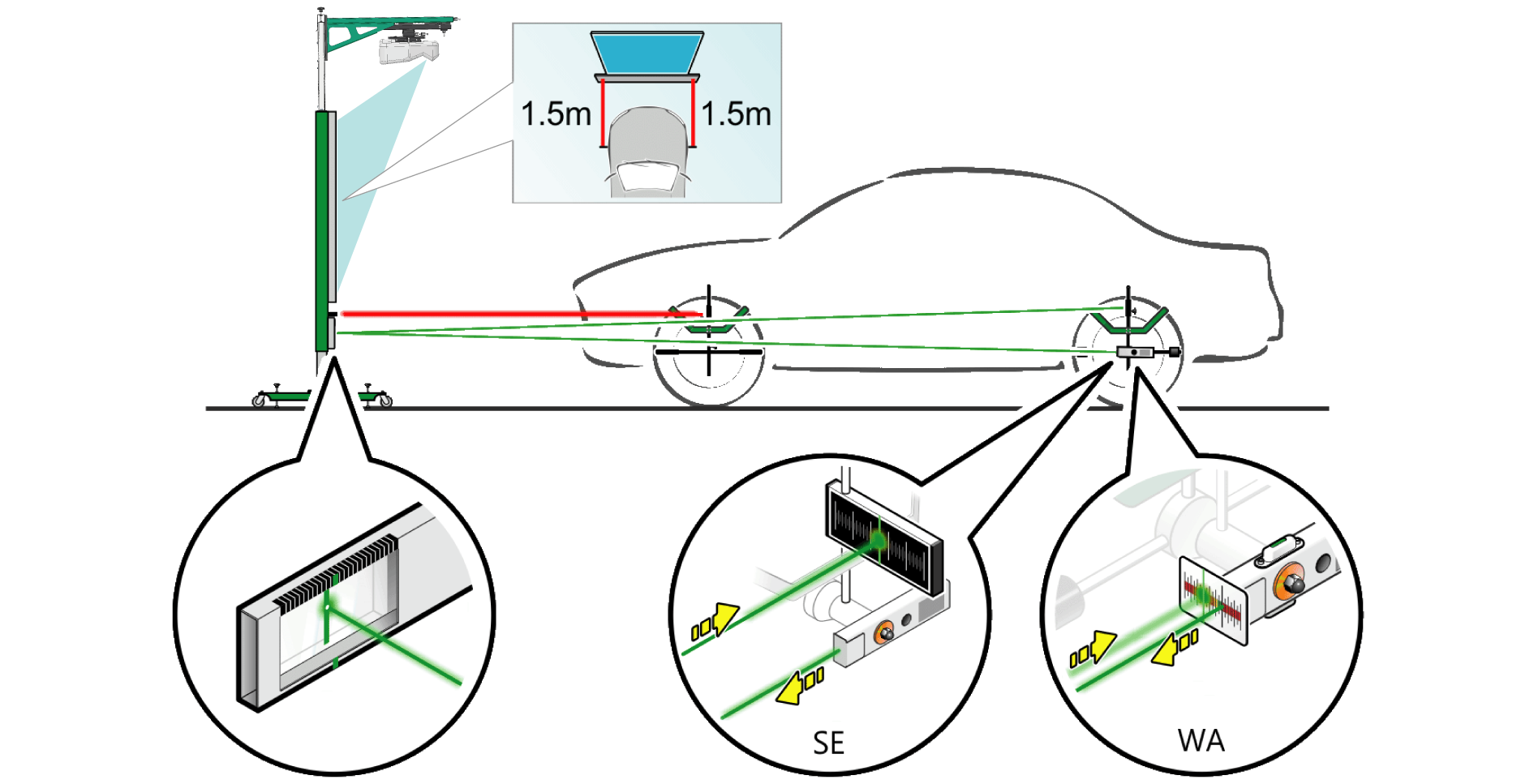

  9. Far girare il CSC-Tool Digital (2023) sul suo asse centrale in modo che le scale graduate dei supporti ruota SE / WA a destra e a sinistra indichino i stessi valori.

  10. notice

    Durante il posizionamento del CSC-Tool Digital (2023), assicurarsi di non modificare la distanza tra il CSC-Tool e il veicolo.

    Durante il posizionamento, stare attento di non attraversare il fascio laser per non interrompere la proiezione.

  11. con supporto ruota 'Control' Distance (misurazione della distanza dal punto centrale della ruota)
  13. senza supporto ruota 'Control' Distance (misurazione della distanza dalla parte anteriore del veicolo)
  1. Adesso, il CSC-Tool Digital (2023) è posizionato con la corretta distanza in maniera centrale e parallelo (in riferimento all'asse posteriore) davanti al veicolo.
