Collocare i supporti ruota 'Control' SE / WA sulle ruote posteriori

Per collocare un supporto ruota "Control" SE / WA sulla ruota posteriore, procedere come segue:

  1. Collocare un supporto ruota "Control" SE / WA su entrambe le ruote posteriori.

  2. warning

    Oggetto puntato

    Rischio di ferimento

    Utilizzare sempre la maniglia di trasporto per collocare il supporto ruota 'Control' Distance sul bordo del cerchio o sul pneumatico.

  3. caution

    Rischio di danneggiamento (abrasione o graffi) delle superfici.

    Danneggiamento dei cerchi

    Collocare il kit cilindri di protezione sempre sul bordo del cerchio o sul pneumatico.

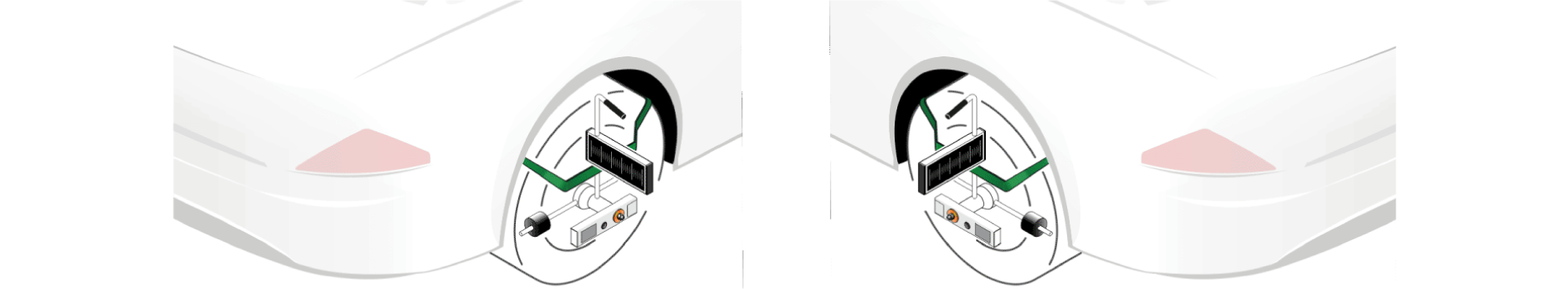

  4. con supporto ruota 'Control' SE:

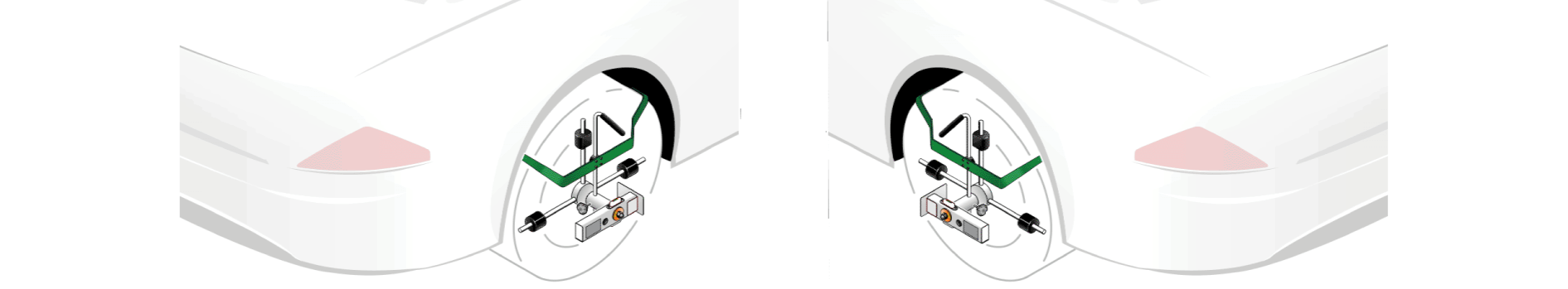

  6. con supporto ruota 'Control' WA:
  8. Allentare la vite di bloccaggio dell'albero con il connettore a croce.
  9. Adesso, è possibile regolare l'altezza dell'albero con connettore a croce.
  10. Posizionare l'albero con connettore a croce (66 / 69) del supporto ruota 'Control' SE / WA sul punto centrale della ruota (67 / 70).

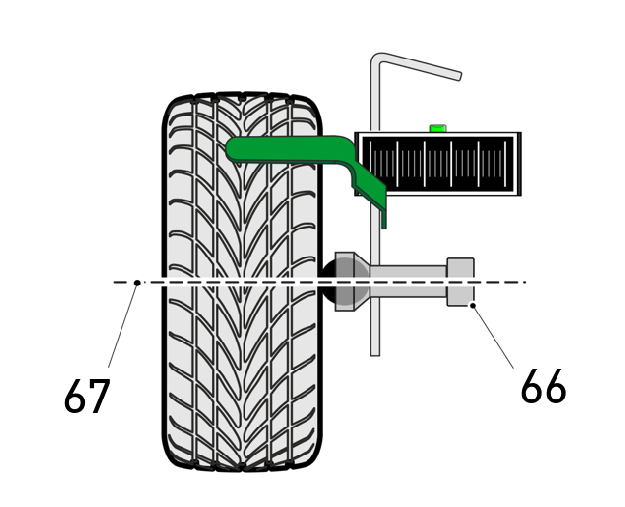

  11. Supporto ruota 'Control' SE:

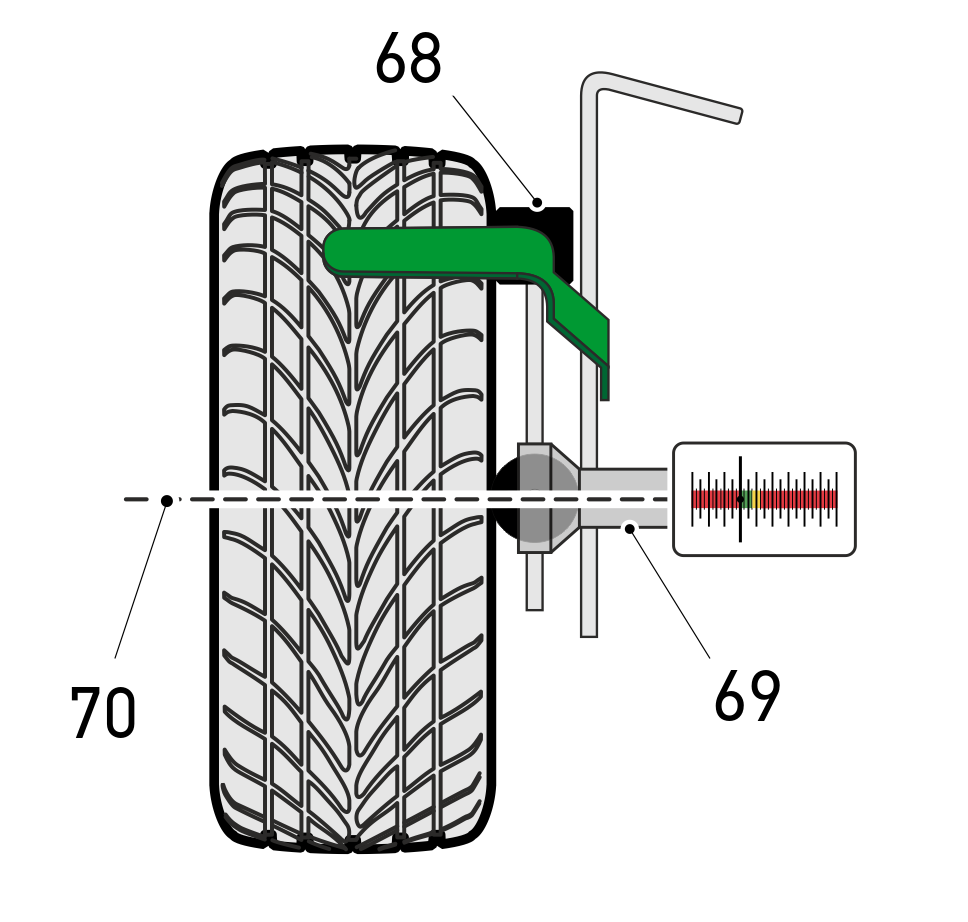

  13. Supporto ruota 'Control' WA:
  15. Posizionare le scale graduate del supporto ruota 'Control' SE / WA in modo rettangolare.

  16. notice

    Accertarsi che la bolla di livellamento del supporto ruota 'Control' SE si trovi al centro.

    Il supporto ruota 'Control' WA dispone di un terzo cilindro tastatore (68) rendendo superfluo il controllo del posizionamento centrale per mezzo della bolla di livellamento.

    Il CSC-Tool Digital (2023) può essere posizionato correttamente solo se il supporto ruota 'Control' SE / WA è collocato in maniera orizzontale e centrale in rapporto al punto centrale della ruota.

  1. Adesso, entrambi i supporti ruota 'Control' SE / WA sono collocati in maniera corretta sulle ruote posteriori.
