Collocare i supporti ruota 'Control' Distance sulle ruote anteriori

Per collocare il supporto ruota "Control" Distance sulla ruota anteriore, procedere come segue:

  1. Collocare un supporto ruota "Control" Distance sulle ruote anteriore di destra e di sinistra.

  2. warning

    Oggetto puntato

    Rischio di ferimento

    Utilizzare sempre la maniglia di trasporto per collocare il supporto ruota 'Control' Distance sul bordo del cerchio o sul pneumatico.

  3. caution

    Rischio di danneggiamento (abrasione o graffi) delle superfici.

    Danneggiamento dei cerchi

    Collocare il kit cilindri di protezione sempre sul bordo del cerchio o sul pneumatico.

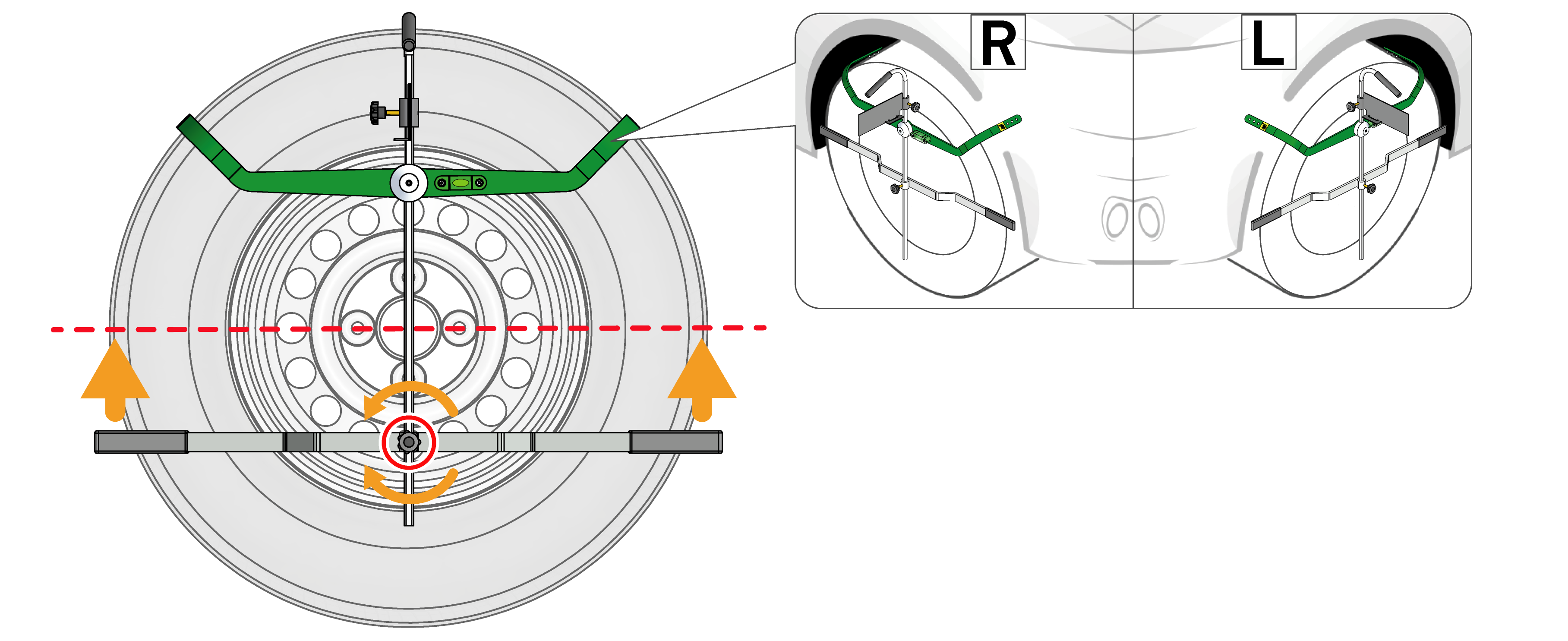

  4. Allentare la vite di bloccaggio (33) e posizionare la barra di contatto (32) sull'altezza del punto centrale della ruota.

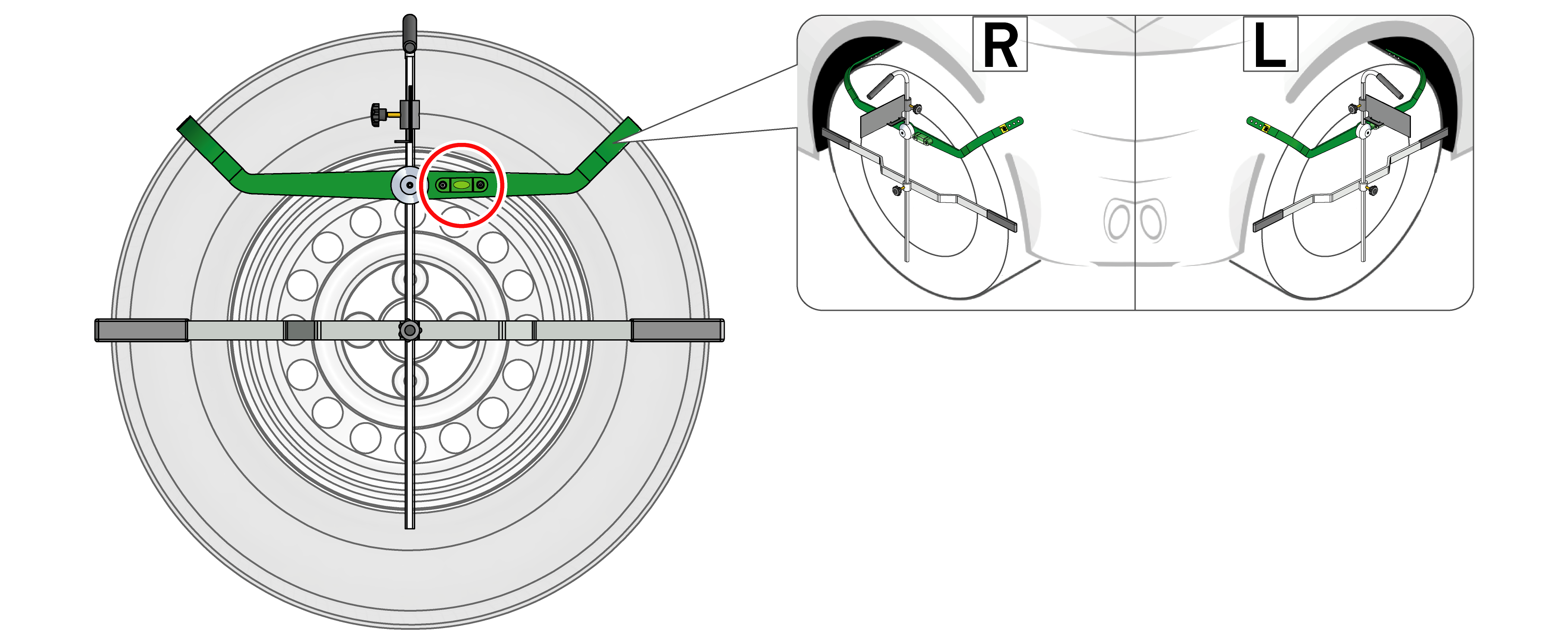

  6. Per mezzo di una livella a bolla d'aria (28), assicurarsi che il supporto ruota 'Control' Distance si trova in posizione orizzontale.
  8. Assicurarsi che l'asse longitudinale del supporto ruota 'Control' Distance si trova in posizione parallela in rapporto alla ruota.

  10. notice

    Assicurarsi che le bolle d'aria della livella di entrambi i supporti ruota "Control" siano allineate in maniera centrale.

    La distanza tra il veicolo e il CSC-Tool Digital (2023) può essere misurata correttamente solo se il supporto ruota 'Control' Distance è posizionato correttamente in maniera orizzontale e centrale rispetto al punto centrale della ruota.

  11. Allentare la vite di bloccaggio (31) e posizionare la superficie di riflessione (30) in modo rettangolare in rapporto alla barra di contatto (32).
  12. Per mezzo della regolazione elettrica dell'altezza, posizionare i telemetri laser sulle superfici di riflessione dei supporti ruota 'Control' Distance (30).
  1. Adesso, i supporti ruota 'Control' Distance sono collocati correttamente sulle ruote anteriori.
