Distance kerékfelfogatás felhelyezése az első kerekekre

A Distance kerékfelfogatás első kerékre történő felhelyezéséhez az alábbiak szerint járjon el:

  1. Bal és job oldalon egyaránt egy Distance kerékfelfogatást helyezzen fel az első kerékre.

  2. warning

    Hegyes tárgy

    Sérülés-/szúrásveszély

    A Distance kerékfelfogatást mindig a hordfogantyúnál fogva helyezze fel a felni szarvára vagy a gumiabroncsra.

  3. caution

    Felületek megkarcolódása

    A felnik sérülése

    A tapogatóhenger-készletet mindig a felni szarvára vagy a gumiabroncsra helyezze fel.

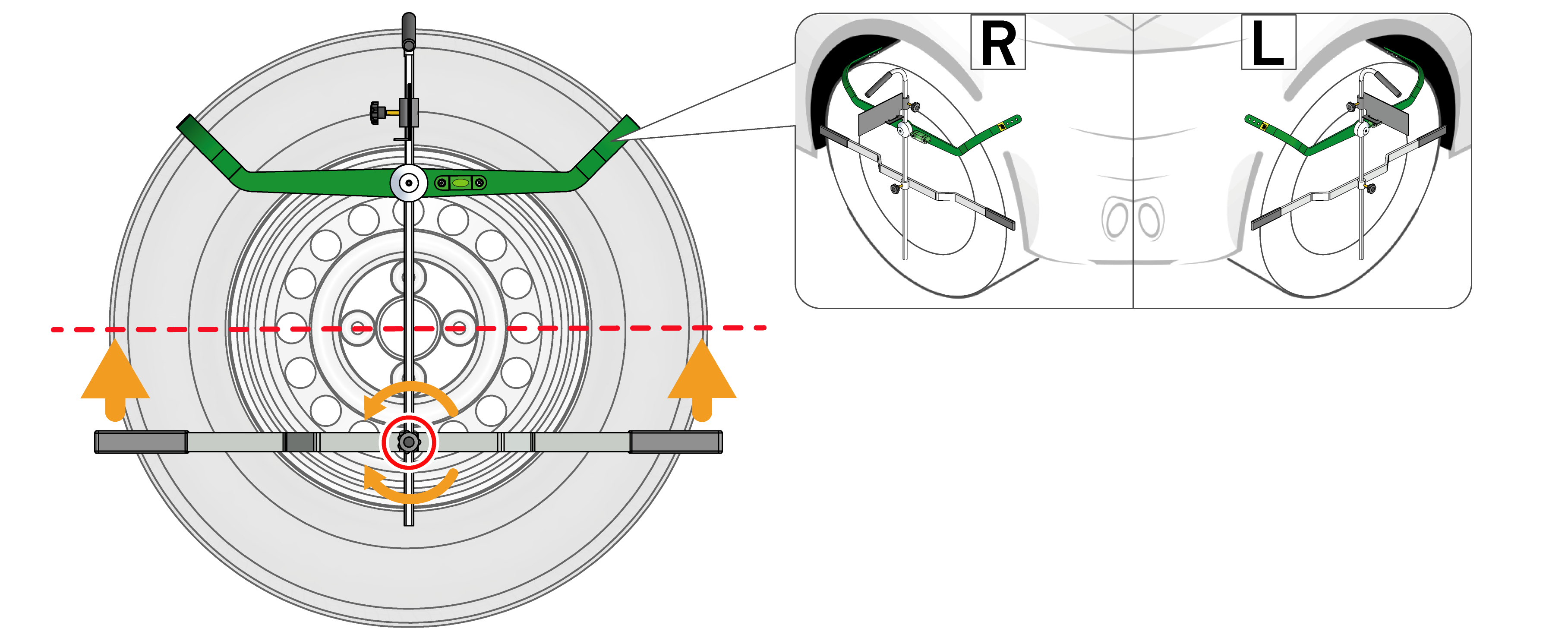

  4. Lazítsa ki a rögzítőcsavart (33) és igazítsa be az érintőlécet (32) a kerék középpontjának magasságára.

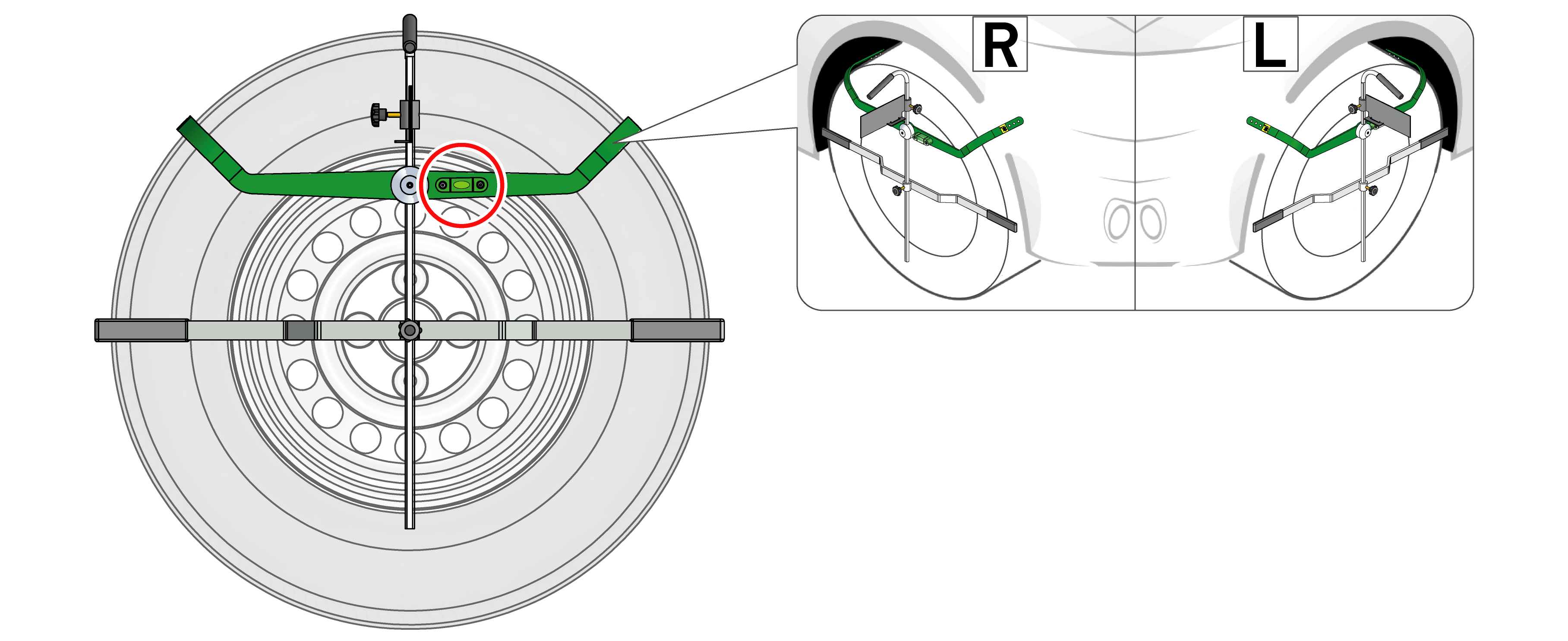

  6. A Distance kerékfelfogatás vízszintes beigazítását biztosítsa a libella (28) segítségével.
  8. A Distance kerékfelfogatás hossztengelyét igazítsa be a kerékkel párhuzamosan.

  10. notice

    Ügyeljen arra, hogy mindkét kerékfelfogatás libellabuborékja középre legyen igazítva.

    Csak akkor lehet előírásnak megfelelően megmérni a CSC-Tool Digital (2023) és a jármű közötti távolságot, ha a Distance kerékfelfogatás vízszintesen és a kerékközépponthoz viszonyítva középen van felhelyezve.

  11. Lazítsa ki a rögzítőcsavart (31) és igazítsa be a fényvisszaverő felületet (30) az érintőlécre (32) merőleges helyzetbe.
  12. Elektromos magasságállítással igazítsa be a lézeres távolságmérőt a Distance kerékfelfogatás fényvisszaverési területére (30).
  1. Ekkor mindkét Distance kerékfelfogatás előírásnak megfelelően van felhelyezve az első kerekekre.
