Installer les Supports de roue "Distance" sur les roues avant

Pour installer les Supports de roue "Distance" sur les roues avant, procéder de la façon suivante :

  1. Installer un Support de roue "Distance" sur chaque roue avant.

  2. AVERTISSEMENT

    warning

    Objet pointu

    Risques de blessures (coupures)

    Toujours utiliser la poignée pour placer le Support de roue Distance sur le rebord de la jante ou le pneu.

  3. ATTENTION

    caution

    Risque de rayure des surfaces

    Dégradation des jantes

    Toujours placer le cylindre synthétique de protection sur le rebord de jante ou le pneu.

  4. Dévisser la vis de blocage (33) et placer la barre de contact (32) au niveau du centre de la roue.

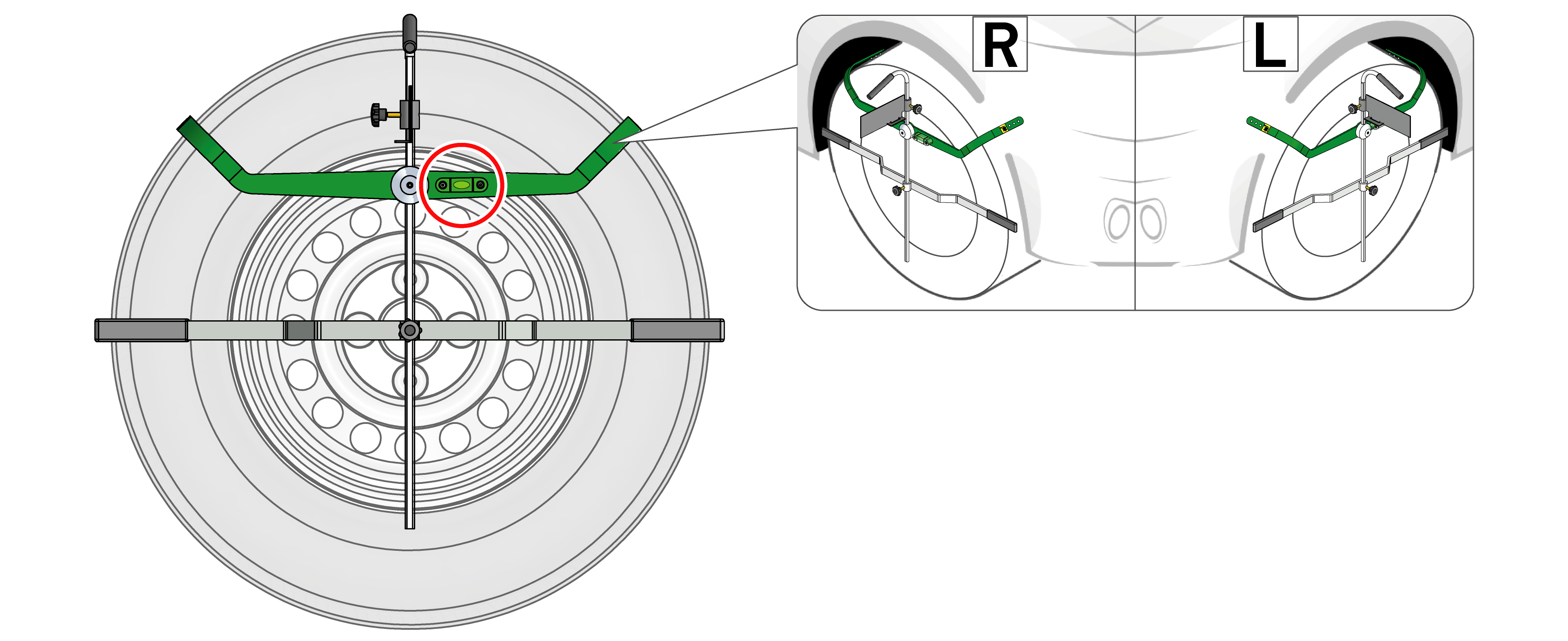

  6. S'assurer de la position horizontale du Support de roue "Distance" à l'aide du niveau à bulle (28).

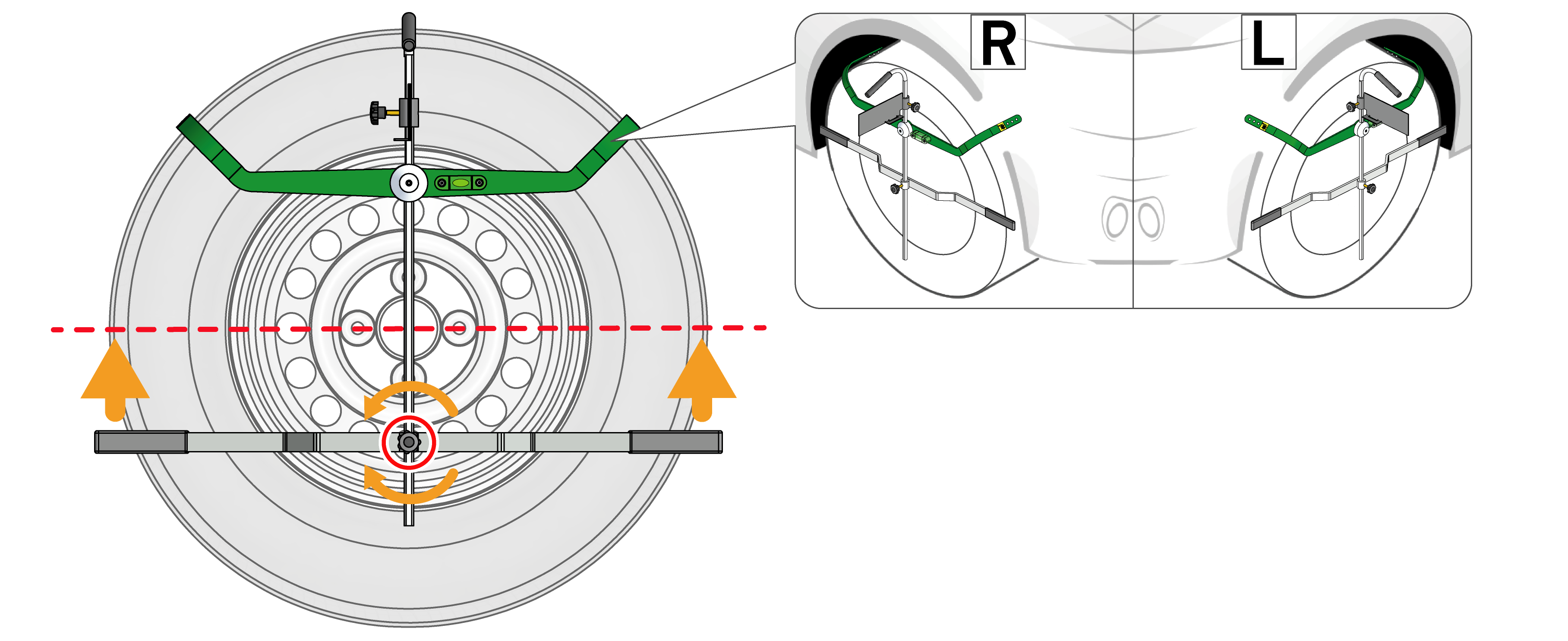

  8. S'assurer de la position parallèle du Support de roue "Distance" par rapport à la roue.

  10. Avis

    notice

    Vérifier si les bulles du niveau à bulle de chaque support de roue sont bien centrées.

    La distance entre CSC-Tool Digital (2023) et le véhicule ne peut être mesurée correctement que si le Support de roue Distance est positionné correctement à l'horizontale et centré par rapport au centre de la roue.

  11. Libérer la vis de blocage (31) et positionner la surface de réflexion (30) à angle droit par rapport à la barre de contact (32).
  12. A l'aide de la commande électrique de hauteur, positionner les télémètres laser sur les surfaces de réflexion des Supports de roue "Distance" (30).
  1. Dès lors, les Supports de roue "Distance" sont correctement installés sur les roues avant.
