Pyöränkiinnittimen Distance laittaminen etupyöriin

Laita pyöränkiinnitin Distance ajoneuvon etupyörään seuraavasti:

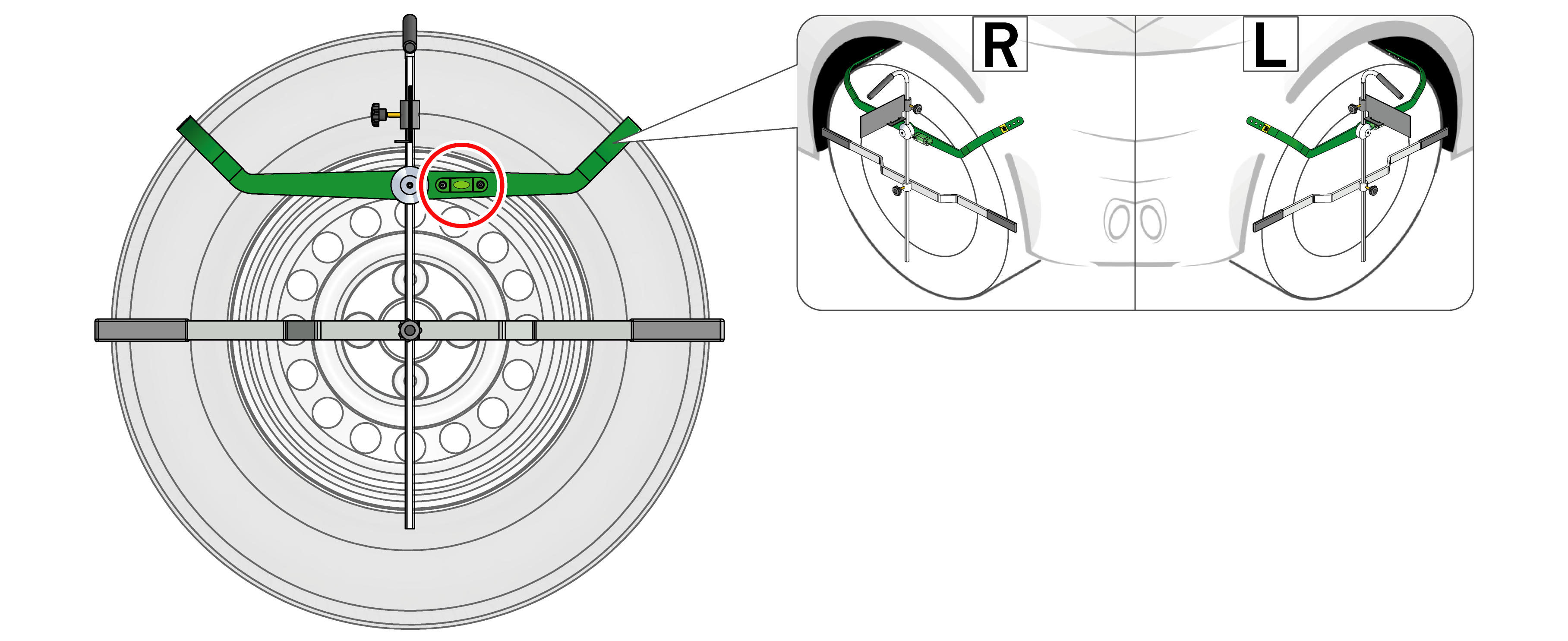

  1. Kiinnitä pyöräntunnistin Distance vasempaan ja oikeaan etupyörään.

  2. warning

    Terävä esine

    Loukkaantumis-/pistovaara

    Aseta pyöränkiinnitin Distance aina käyttäen kantokahvaa vanteen laipalle tai renkaalle.

  3. caution

    Pintojen naarmuttaminen

    Vanteiden vahingoittuminen

    Aseta mittaussylinterisarja aina vanteen laipalle tai renkaalle.

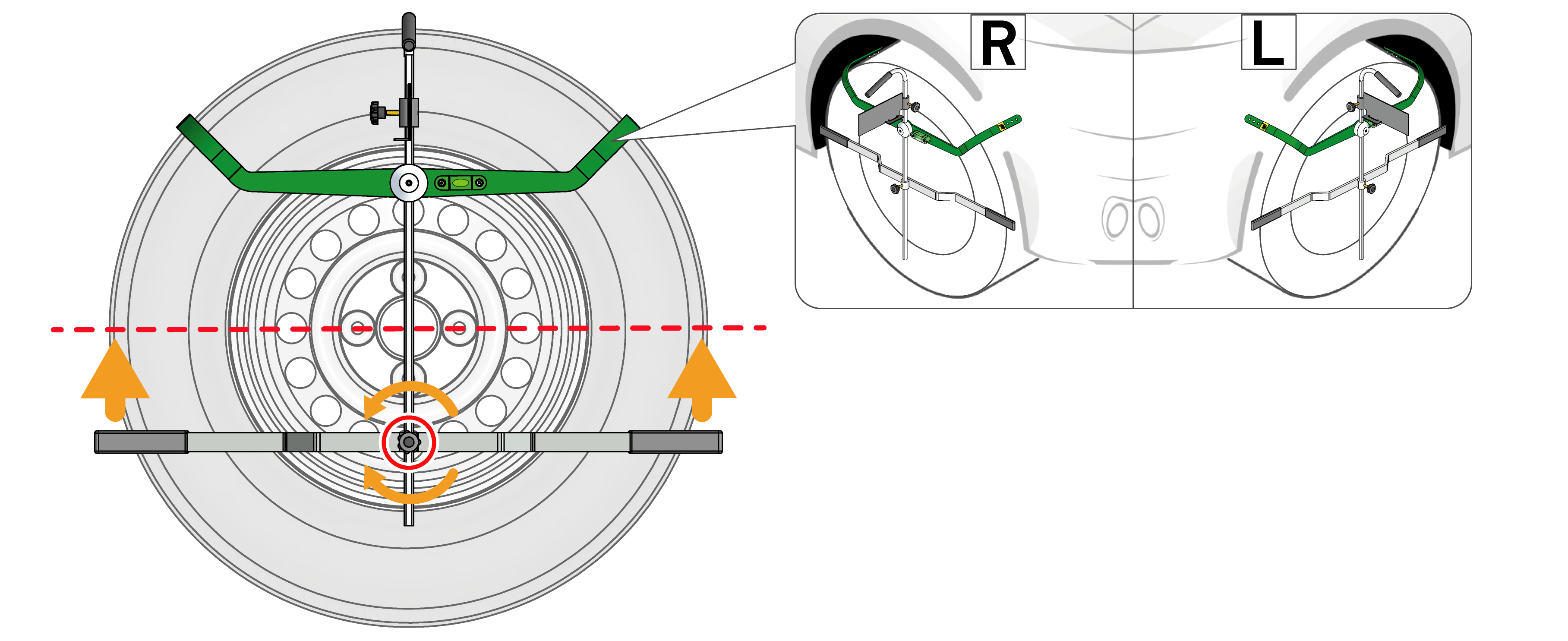

  4. Löysää kiristysruuvi (33) ja aseta kosketuslista (32) pyörän keskikohdan korkeudelle.
  6. Varmista pyöränkiinnittimen Distance vaakasuora asento vesivaa'an (28) avulla.
  8. Suuntaa pyöränkiinnittimen Distance pitkittäisakseli samansuuntaisesti pyörän kanssa.

  10. notice

    Ota huomioon, että kummankin pyöränkiinnittimen vesivaakan kupla on kohdistettu keskelle.

    Ainoastaan silloin, kun pyöränkiinnitin Distance on vaakasuorassa ja keskellä pyörän keskikohtaa, voidaan etäisyys CSC-Tool Digitalin (2023) ja ajoneuvon välillä mitata ohjeenmukaisesti.

  11. Löysää kiristysruuvi (31) ja suuntaa heijastuspinta (30) oikeaan kulmaan suhteessa kosketuslistaan (32).
  12. Suuntaa laser-etäisyysmittari kohti pyöränkiinnittimen Distance (30) heijastuspintaa käyttäen sähköistä korkeussäätöä.
  1. Nyt molemmat etupyörien pyöränkiinnittimet Distance on asetettu ohjeenmukaisesti.
