Colocar el soporte de rueda Distance en las ruedas delanteras

Para colocar el soporte de rueda Distance sobre la rueda delantera, proceder como sigue:

  1. Colocar un soporte de rueda Distance respectivamente sobre la rueda delantera izquierda y derecha.

  2. warning

    Objeto puntiagudo

    Riesgo de lesiones/pinchazos

    Colocar el soporte de rueda "Distance" siempre en el asa de transporte sobre la pestaña de la llanta o sobre el neumático.

  3. caution

    Rascaduras en las superficies

    Deterioro de los neumáticos

    Colocar el juego de cilindros de protección sobre la pestaña de la llanta o sobre el neumático.

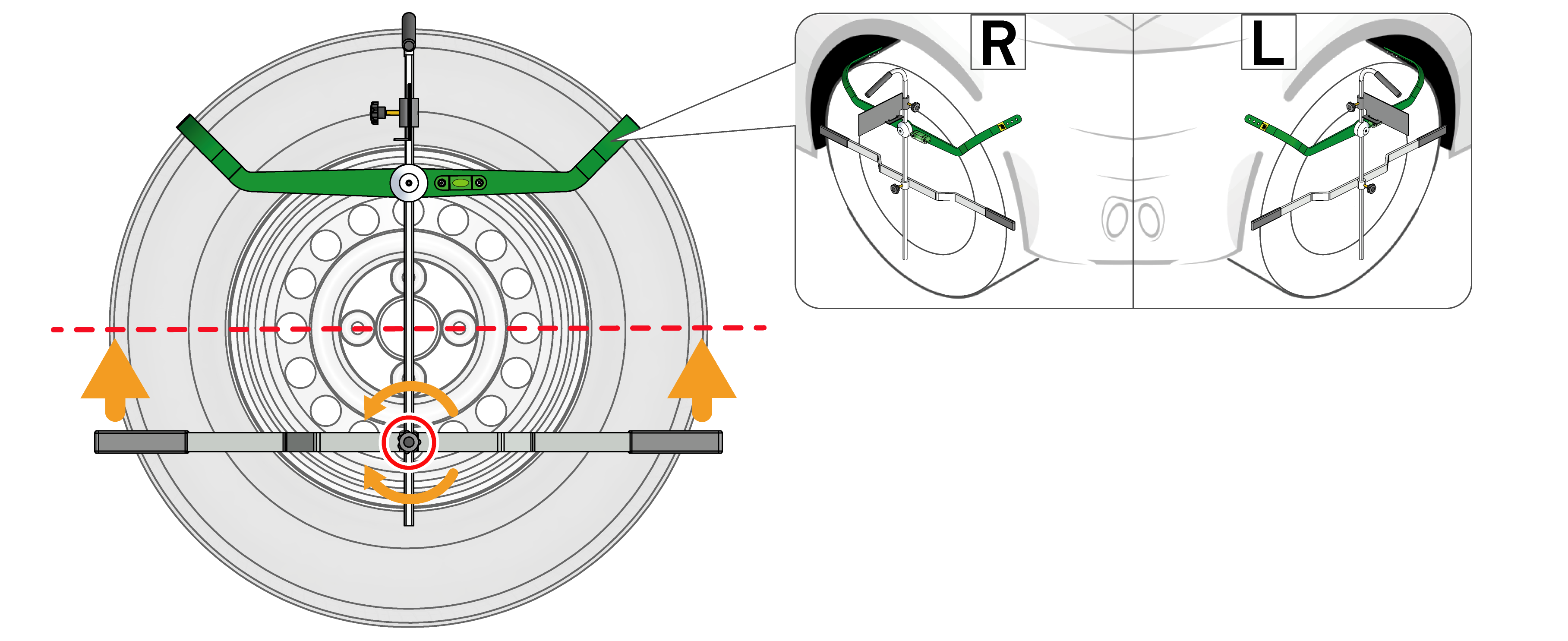

  4. Aflojar el tornillo de bloqueo (33) y posicionar la regleta de contactos (32) a la altura del centro de la rueda.

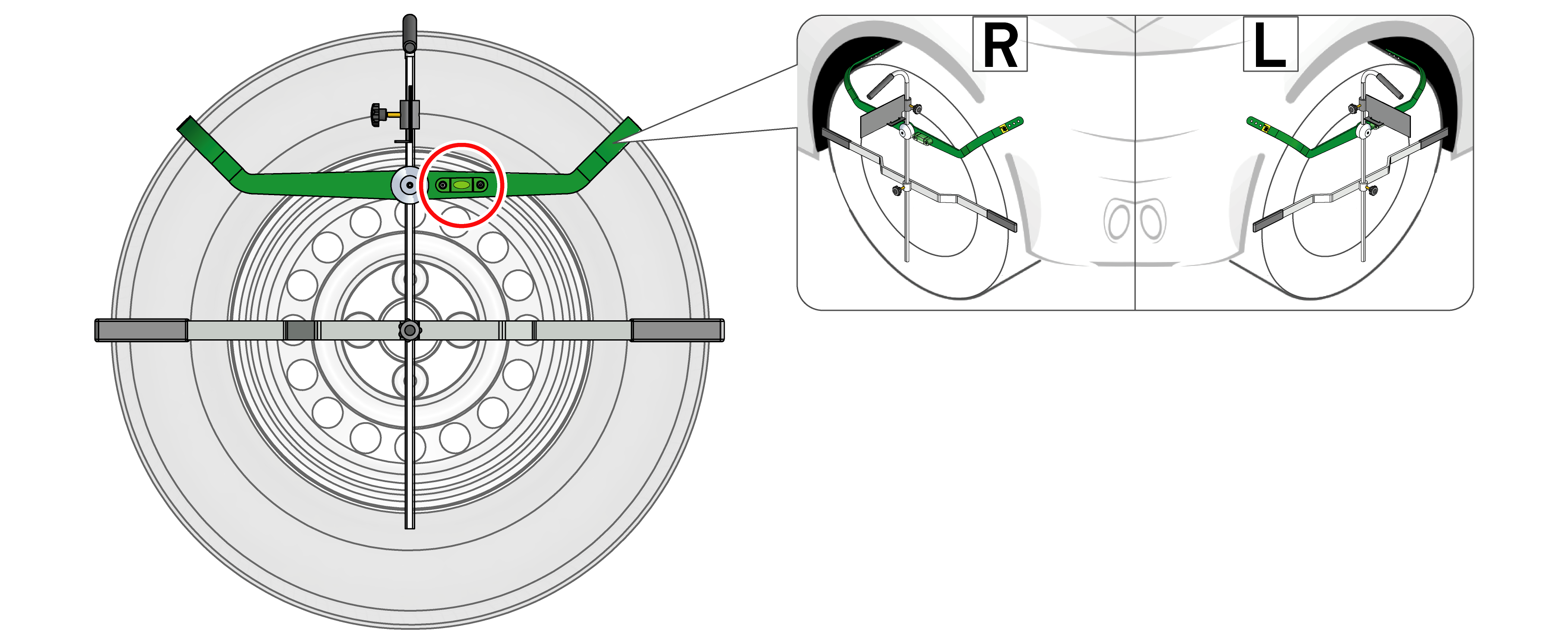

  6. Asegurar el posicionamiento horizontal del soporte de rueda Distance mediante el nivel de burbuja (28).
  8. Posicionar el eje longitudinal del soporte de rueda Distance en paralelo a la rueda.

  10. notice

    Verificar que las burbujas de aire del nivel de cada soporte de rueda se encuentren bien centradas.

    La distancia entre el CSC-Tool Digital (2023) y el vehículo sólo se puede medir correctamente si el soporte de rueda Distance está posicionado de forma horizontal y centrada respecto al centro de la rueda.

  11. Aflojar el tornillo de bloqueo (31) y posicionar la superficie de reflexión (30) en ángulo recto respecto a la regleta de contactos (32).
  12. Por medio de la regulación eléctrica de la altura, posicionar los telémetros láser sobre la superficie de reflejo del soporte de rueda Distance (30).
  1. Ahora, los dos soportes de rueda están correctamente posicionados sobre las ruedas delanteras.
