Τοποθέτηση αισθητήρων τροχού απόστασης στους μπροστινούς τροχούς

Για την τοποθέτηση του αισθητήρα τροχού απόστασης στον μπροστινό τροχό, ακολουθήστε την εξής διαδικασία:

  1. Τοποθετήστε έναν αισθητήρα τροχού απόστασης αριστερά και δεξιά στον μπροστινό τροχό.

  2. warning

    Αιχμηρό αντικείμενο

    Κίνδυνος τραυματισμού/τρυπήματος

    Τοποθετήστε τον αισθητήρα τροχού απόστασης, κρατώντας τον πάντα από τη λαβή μεταφοράς, στο χείλος της ζάντας ή στο ελαστικό.

  3. caution

    Γρατζούνισμα επιφανειών

    Ζημιά στις ζάντες

    Τοποθετείτε πάντα το σετ κυλίνδρων ανίχνευσης στο χείλος της ζάντας ή στο ελαστικό.

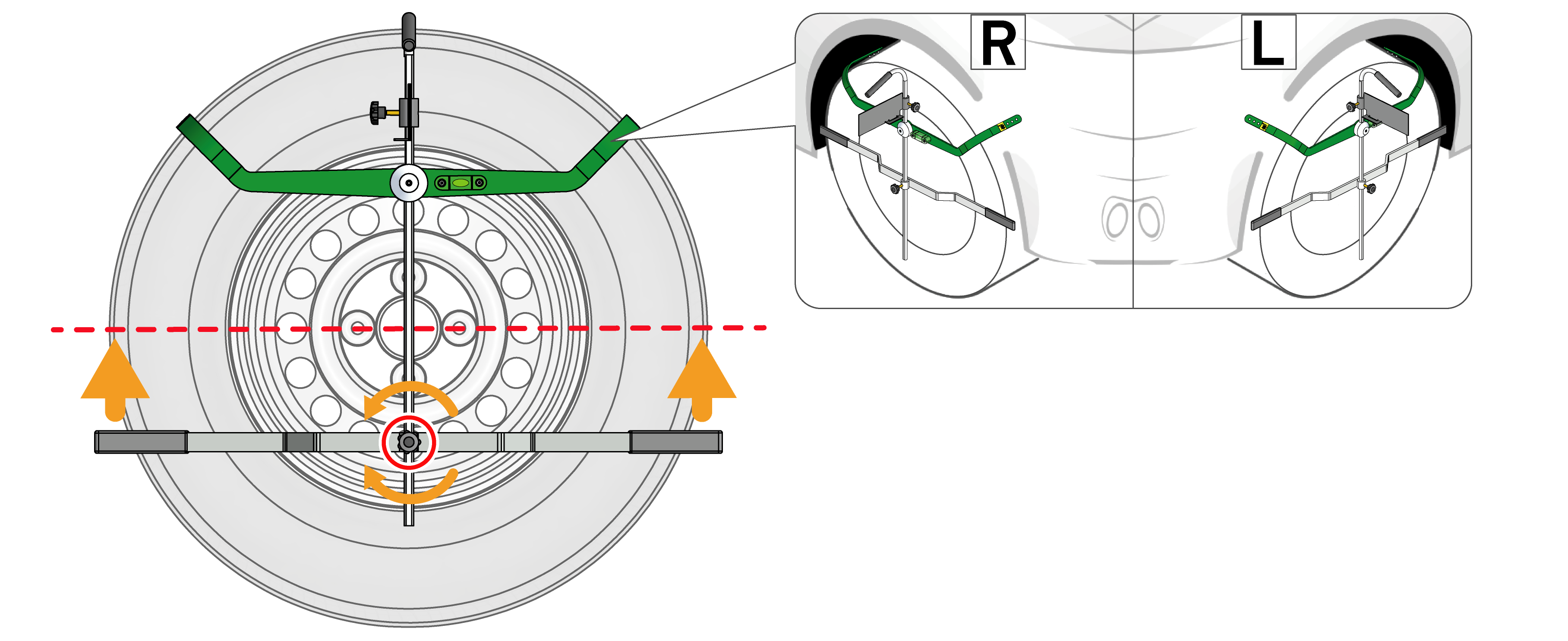

  4. Λύστε τη βίδα συγκράτησης (33) και ευθυγραμμίστε τη λωρίδα επαφής (32) στο ύψος του μεσαίου σημείου τροχού.

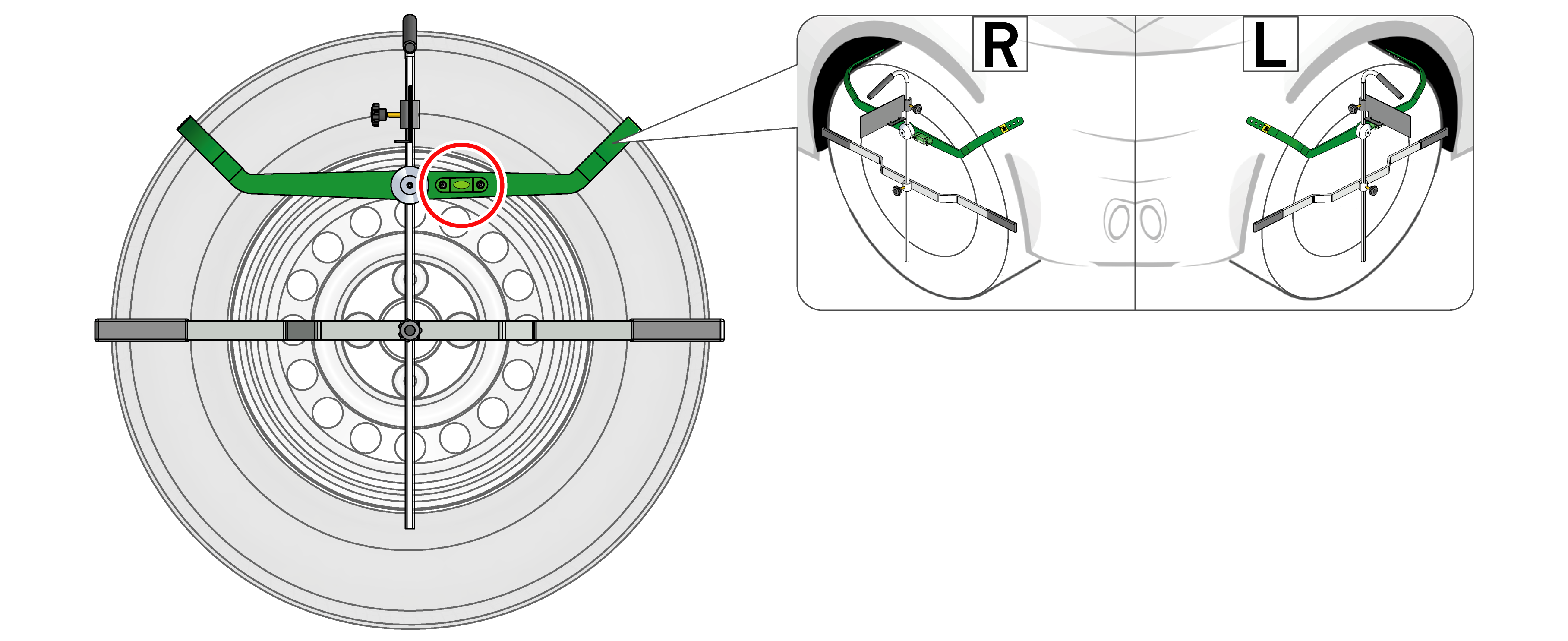

  6. Διασφαλίστε την οριζόντια ευθυγράμμιση του αισθητήρα τροχού απόστασης με τη βοήθεια της αεροστάθμης (28).
  8. Ευθυγραμμίστε τον διαμήκη άξονα του αισθητήρα τροχού απόστασης παράλληλα με τον τροχό.

  10. notice

    Προσέχετε οι φυσαλίδες αεροστάθμης και των δύο αισθητήρων τροχού να είναι ευθυγραμμισμένες στο κέντρο.

    Μόνο όταν ο αισθητήρας τροχού απόστασης έχει τοποθετηθεί οριζόντια και κεντρικά στο μεσαίο σημείο τροχού, τότε μπορεί να μετρηθεί σωστά η απόσταση ανάμεσα στο CSC-Tool Digital (2023) και το όχημα.

  11. Λύστε τη βίδα συγκράτησης (31) και ευθυγραμμίστε την επιφάνεια αντανάκλασης (30) στη δεξιά γωνία προς τη λωρίδα επαφής (32).
  12. Με την ηλεκτρική κατακόρυφη μετατόπιση, ευθυγραμμίστε τον μετρητή απόστασης λέιζερ στην επιφάνεια αντανάκλασης του αισθητήρα τροχού απόστασης (30).
  1. Τώρα είναι τοποθετημένοι σωστά και οι δύο αισθητήρες τροχού απόστασης στους μπροστινούς τροχούς.
