Radaufnehmer Distance an Vorderrädern anbringen

Um den Radaufnehmer Distance am Vorderrad anzubringen, wie folgt vorgehen:

  1. Je einen Radaufnehmer Distance links und rechts an das Vorderrad anbringen.

  2. WARNUNG

    warning

    Spitzer Gegenstand

    Verletzungs-/Stechgefahr

    Den Radaufnehmer Distance immer am Tragegriff auf das Felgenhorn oder den Reifen ansetzen.

  3. VORSICHT

    caution

    Zerkratzen von Oberflächen

    Beschädigung der Felgen

    Den Tastzylindersatz immer auf das Felgenhorn oder den Reifen ansetzen.

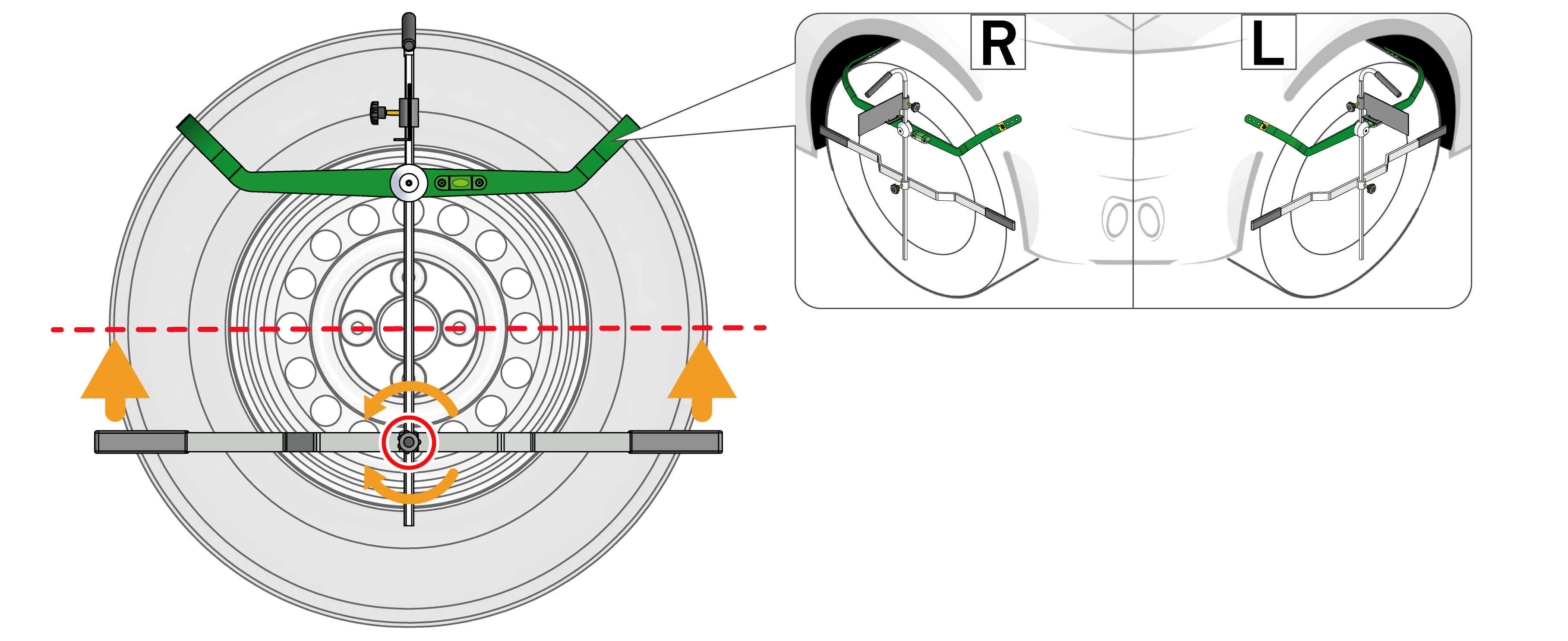

  4. Die Feststellschraube (33) lösen und die Kontaktleiste (32) auf Höhe des Radmittelpunkts ausrichten.

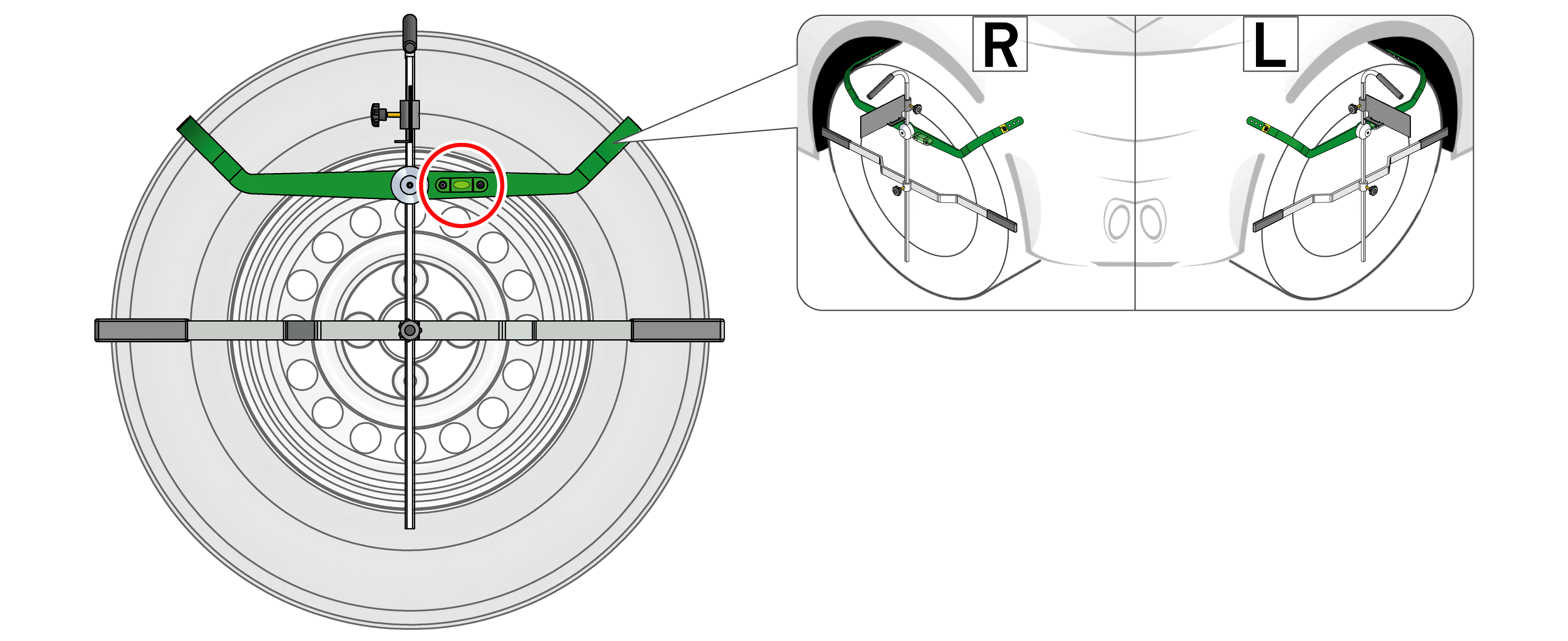

  6. Die horizontale Ausrichtung des Radaufnehmer Distance mit Hilfe der Libelle (28) sicherstellen.
  8. Die Längsachse des Radaufnehmer Distance parallel zum Rad ausrichten.

  10. HINWEIS

    notice

    Darauf achten, dass die Libellenblasen von beiden Radaufnehmern mittig ausgerichtet sind.

    Nur wenn der Radaufnehmer Distance waagerecht und mittig zum Radmittelpunkt angebracht ist, dann kann der Abstand zwischen dem CSC-Tool Digital (2023) und dem Fahrzeug ordnungsgemäß gemessen werden.

  11. Feststellschraube (31) lösen und Reflexionsfläche (30) im rechten Winkel zur Kontaktleiste (32) ausrichten.
  12. Mittels elektrischer Höhenverstellung die Laser-Abstandsmesser auf die Reflexionsfläche des Radaufnehmer Distance (30) ausrichten.
  1. Jetzt sind beide Radaufnehmer Distance ordnungsgemäß an den Vorderrädern angebracht.
