Anbringelse af hjulgribere Distance på forhjulene

Gør som følger for at anbringe hjulgriberen Distance på forhjulet:

  1. Anbring en hjulgriber Distance til venstre og til højre på forhjulet.

  2. warning

    Spids genstand

    Fare for personskade/stik

    Sæt altid bærehåndtaget på hjulgriberen Distance mod fælghornet eller dækket.

  3. caution

    Ridser i overflader

    Beskadigelse af fælgene

    Sæt altid berøringscylindersættet mod fælghornet eller dækket.

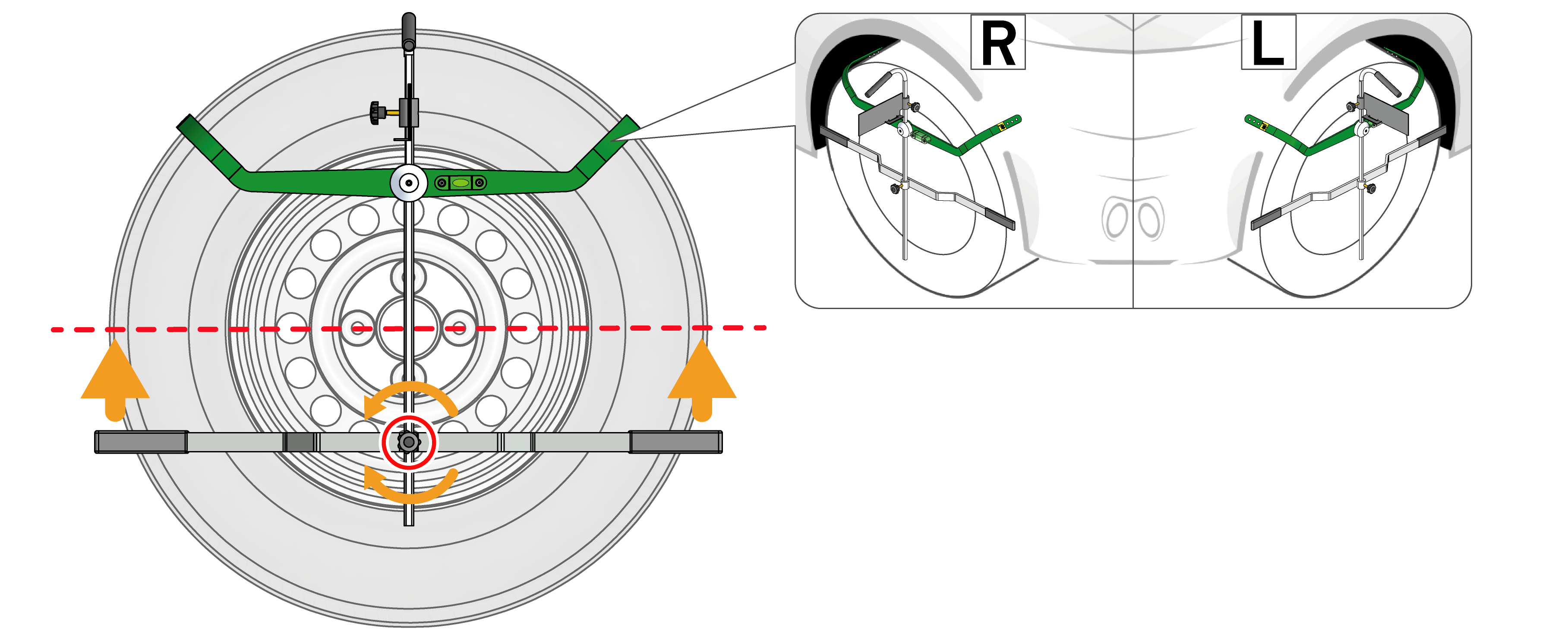

  4. Løsn låseskruen (33), og justér kontaktlisten (32) efter hjulets midtpunkt.

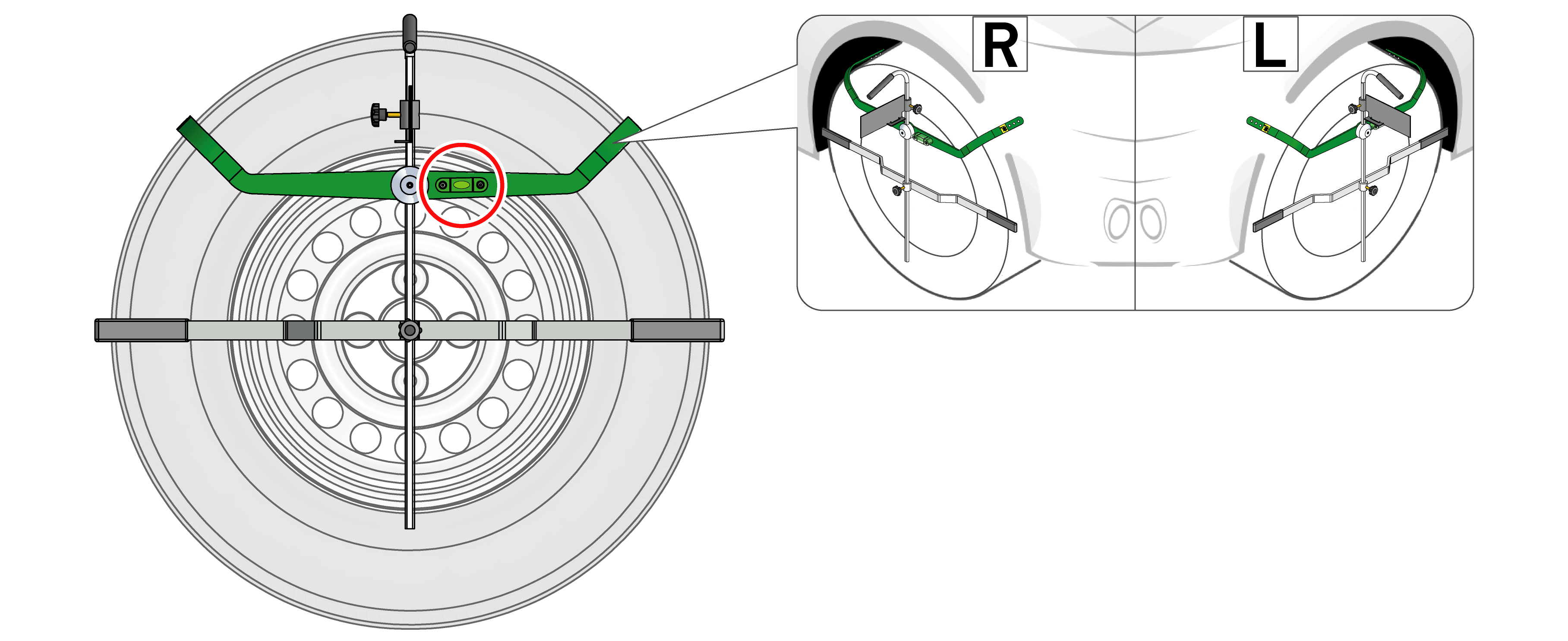

  6. Kontrollér den horisontale justering af hjulgriberen vha. libellen (28).
  8. Justér længdeaksen for hjulgriberen Distance parallelt i forhold til hjulet.

  10. notice

    Sørg for, at libelleboblerne i begge hjulgribere er i midten.

    Det er kun, når hjulgriberen Distance er anbragt vandret og i midten for forhold til hjulets midtpunkt, at afstanden mellem CSC-Tool Digital (2023) og køretøjet kan måles korrekt.

  11. Løsn låseskruen (31), og justér refleksionsfladen (30) retvinklet i forhold til kontaktlisten (32).
  12. Justér laser-afstandsmålerne efter refleksionsfladen for hjulgriberen Distance (30) vha. den elektriske højdejustering.
  1. Nu er begge hjulgribere Distance anbragt korrekt på forhjulene.
