Příprava při měření vzdálenosti na předku vozidla

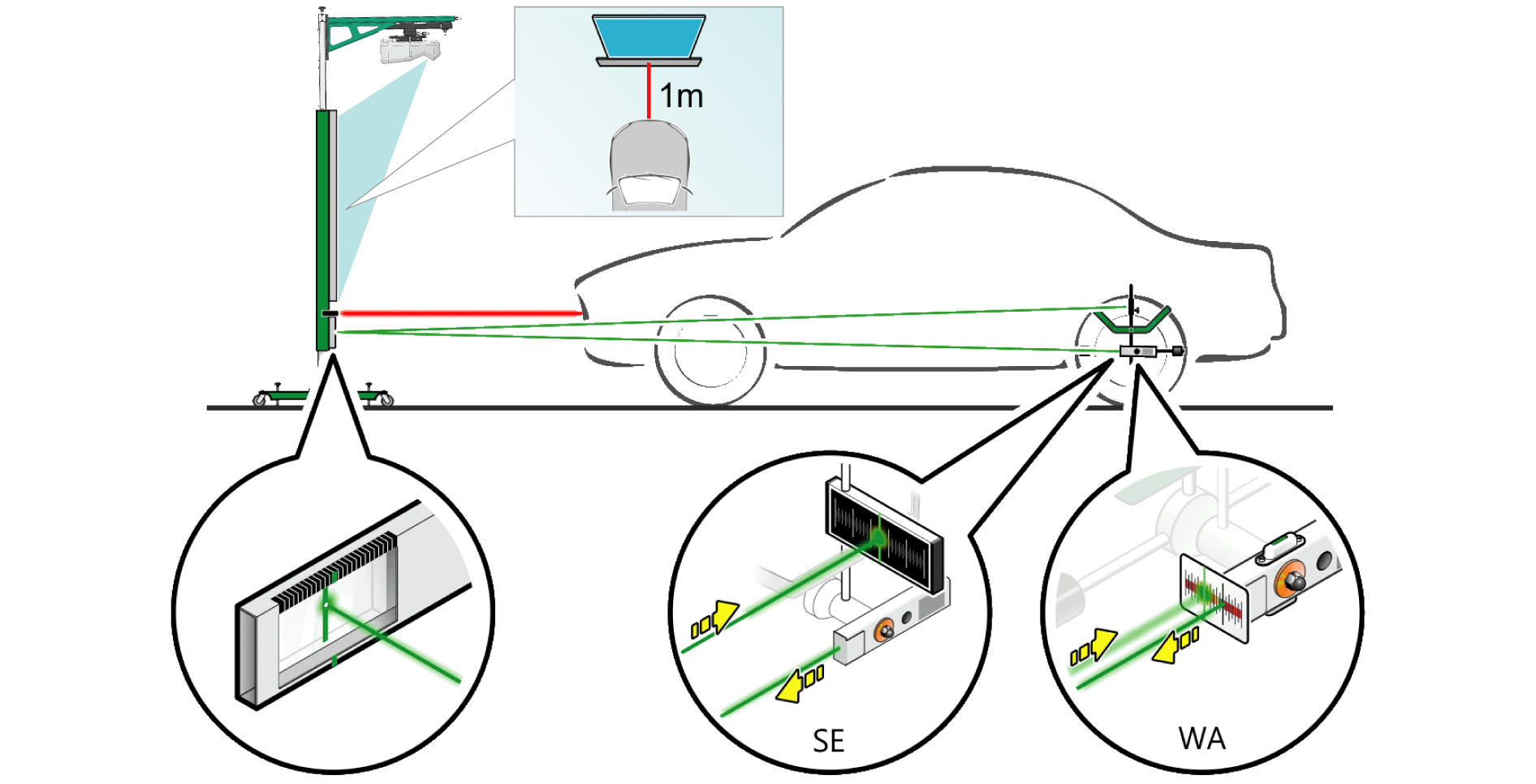

Pro zajištění přesného použití CSC Tool Digital (2023) s měřením vzdálenosti na předku vozidla je třeba provést následující přípravné kroky:

  1. Upínače kol SE upevněte na zadní kola (viz kapitola ).
  2. Přístroj CSC-Tool Digital (2023) umístěte uprostřed před předek vozidla.
  3. Zapněte laserové moduly upínače kola SE.
  4. Zapněte laserový měřič vzdálenosti.
  5. Laserový měřič vzdálenosti nastavte na referenční bod na předku vozidla, který se liší podle výrobce. Přizpůsobte příp.následující:
  6. • Výšku zarovnávací lišty
  7. • Laserový měřič vzdálenosti posuňte horizontálně na zarovnávací liště
  9. Hodnota vzdálenosti by se měly objevit na projekční ploše.
  11. Laserový paprsek upínače kola SE nastavte na levém a pravém zrcátku zarovnávací lišty. Laserový paprsek musí být viditelný na levé a pravé stupnici zarovnávací lišty.
  12. Laserový paprsek upínače kol SE se reflektuje na zarovnávací liště a musí být viditelný na měřicích stupnicích upínače kole SE na zadních kolech vozidla. Není-li tomu tak, příp.upravte následující:
  13. • Výšku zarovnávací lišty
  14. • Nastavení stupnic na upínači kol SE
  1. Teprve lze-li odečítat následující hodnoty současně, lze začít s přesným umístěním CSC Tool Digital (2023) před vozidlem.
  2. Vzdálenost mezi nástrojem CSC Tool Digital (2023) a vozidlem na projekční ploše
  3. • Měřicí hodnota na stupnicích zarovnávací lišty
  4. • Měřicí hodnota na stupnicích upínače kol SE na zadní nápravě
