Upevnění snímače kola Distance na přední kola

K upevnění snímače kola Distance na přední kolo vozidla postupujte následovně:

  1. Umístěte vždy jeden upínač kola Distance vlevo a vpravo na přední kolo.

  2. warning

    Špičatý předmět

    Nebezpečí zranění/bodnutí

    Upínač kola Distance nasaďte na okraj ráfku nebo pneumatiky vždy za držadlo.

  3. caution

    Poškrábání povrchu

    Poškození ráfků

    Nasaďte sadu opěrných válečků vždy na okraj ráfku nebo pneumatiku.

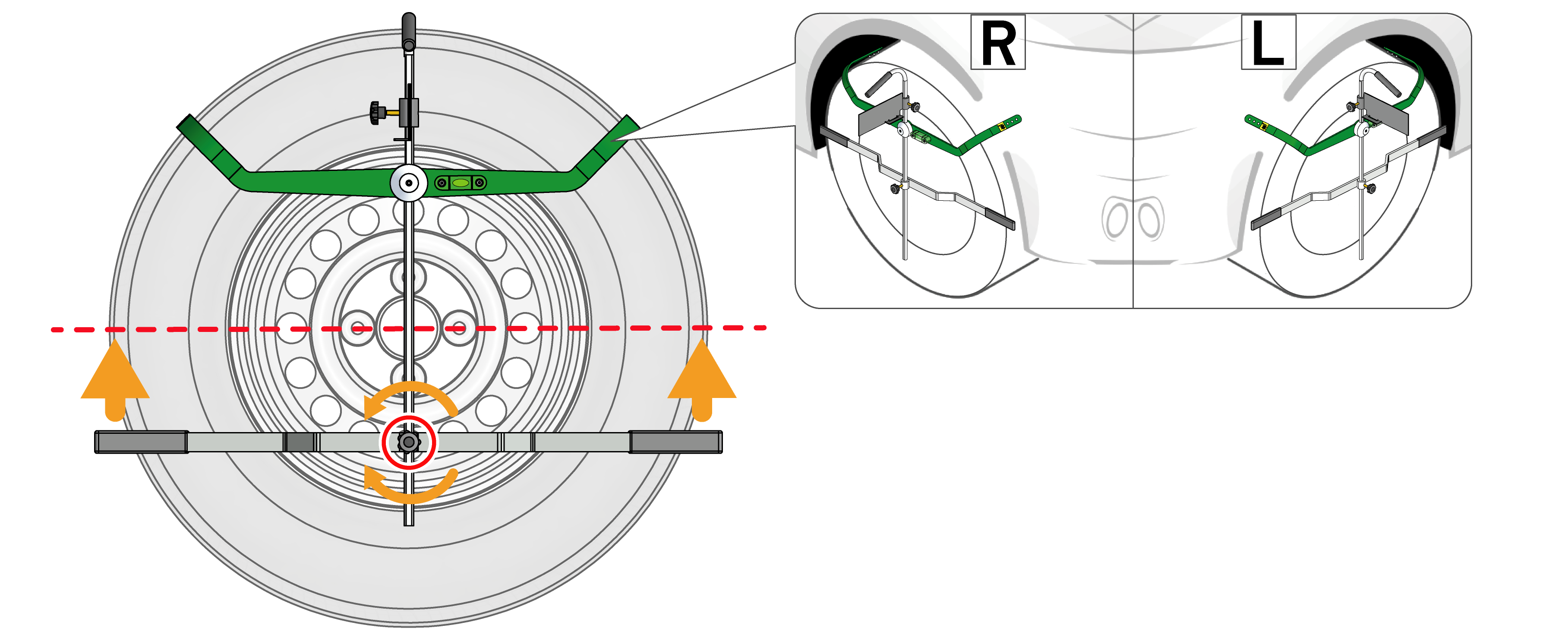

  4. Uvolněte blokovací šroub (33) a nastavte kontaktní lištu (32) na výšku středu kola.

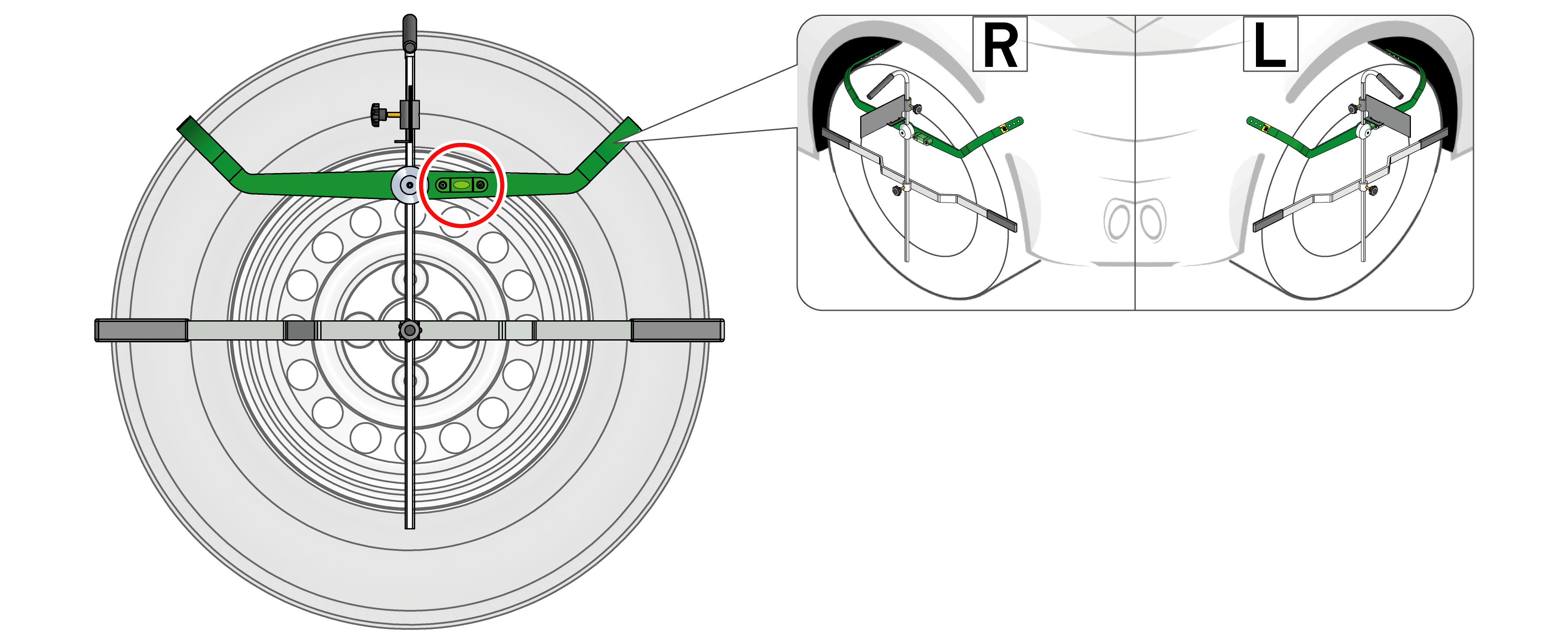

  6. Horizontální nastavení upínače kola Distance zajistěte pomocí vodováhy (28).

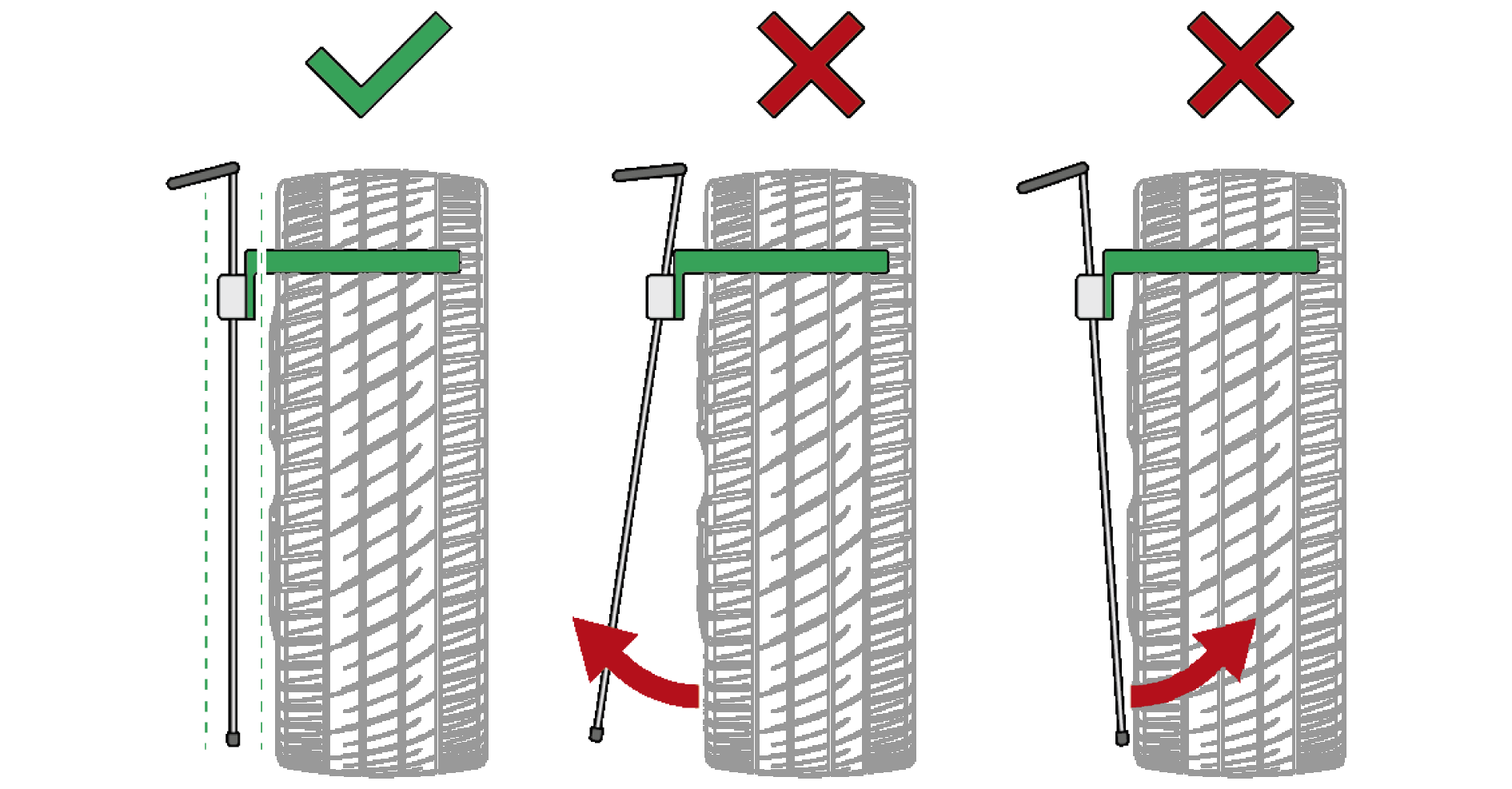

  8. Podélnou osu upínače kol Distance nastavte paralelně ke kolu.

  10. notice

    Dbejte na to, aby bublinky vodováh obou upínačů kola byly seřízeny na střed.

    Pouze pokud je upínač kola Distance umístěn vodorovně a na střed ke středu kola, je možné řádně změřit vzdálenost mezi přístrojem CSC-Tool Digital (2023) a vozidlem.

  11. Uvolněte blokovací šrouby (31) a nastavte reflexní plochu (30) do pravého úhlu ke kontaktní liště (32).
  12. Pomocí elektrického nastavení výšky nastavte laserové měřiče vzdálenosti na reflexní plochu upínače kola Distance (30).
  1. Nyní jsou oba snímače kola Distance řádně připevněné na předních kolech.
